PCB印刷电路板铣削

针对PCB印刷电路板铣削的最佳产品

电路板是由电子行业不断增加的技术和商业需求决定的。电子元器件集成度的不断提高需要对PCB越来越复杂和精确的轮廓。

同时,当前电子设备的定价压力要求生产率持续提高,同时提高过程可靠性。用花和西麦的数控控制有助于应对这些挑战你的机器不仅在今天,而且在未来。


铣削设备控制器选型指南

产品总览



A. CNC数控系统

产品系列 描述 驱动包
CNC 93.00 新一代产品:用于操控 PCB 钻孔机的完整硬件和软件解决方案 伺服放大器和变频器,用于操控所有的运动轴/钻孔主轴
CNC 82.00 用于操控 PCB 钻孔机的完整硬件和软件解决方案 伺服放大器和变频器,用于操控所有的运动轴/钻孔主轴


B. 变频器

产品系列 功率范围 输入电压 技术 速度(频率) 类型 通讯接口 安全功能
SD2S 0.3 .. 55 kVA 115 .. 480 VAC 两级标准PWM 120,0001/min (2,000 Hz) 单轴装置,用于同步和异步主 RS232, CAN 总线, 通过网关的 EtherCAT, Profibus, Profinet STO
SD4S 0.8 .. 66 kVA 115 .. 480 VAC 两级标准PWM 240,000 1/min (4,000 Hz) 单轴装置,用于同步和异步主 CANopen, EtherCAT, (Profinet, Powerlink) STO

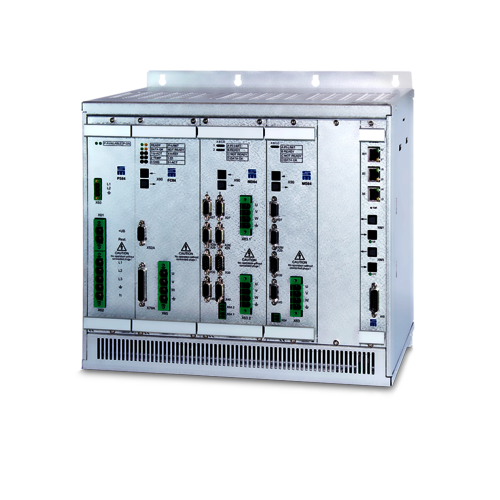

  • CNC 82.00

    用于铣削成型的CNC控制技术

    产品所拥有的顶级控制系统和相关的高性能软件及硬件,可为您的铣削设备在生产中提供最佳的加工准确性,最高的生产率和最大化的可用性。

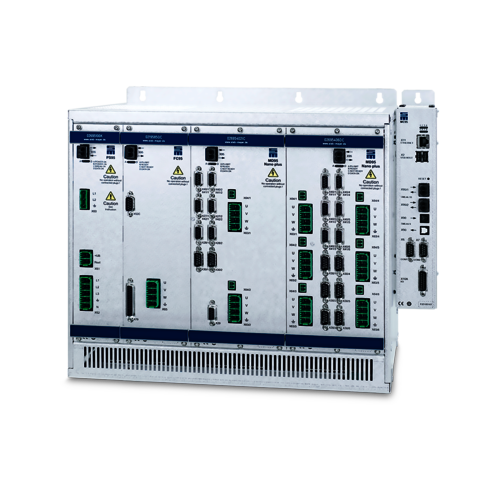

  • CNC 93.00

    我们研发的顶级前沿CNC控制器!

    CNC 93.00产品为PCB电路板铣削机的控制技术设定了新的标准。 我们运用了最先进的处理器技术和编程工具,以及面向面未来应用的数据查询接口,从而满足了所有的数控操作需求。



  • SD2S变频器

    全能者

    功能强大+应用灵活+结构紧凑 - 这就是来自西伯麦亚的变频器SD2S .



  • SD4S变频器

    为未来做好准备

    更快地处理复杂任务 - SD4S变频器产品系列的设计,针对在设备控制柜中的使用场景,如机床设备、涡轮压缩机/鼓风机中。

铣削机选型表

您可在此处找到铣削设备控制器的选型指南!

产品特点 CNC 93.00 CNC 84.00 CNC 82.00
最大数量X/Y/Z轴 6 / 6 / 8 6 / 6 / 8 1 / 1 / 6
主轴最大数量 8 8 8
轴移动速度最大值 100m/min 100m/min 100m/min
最大加速度 50m/s²/ 100m/s²/ 20m/s²/
Z轴中央驱动
龙门式驱动
辅助轴
独立工作站/IWS
表面检测 - 不同方式的深度检测功能
表面检测 QUIK /
mapping / spotfacing
只有mapping / spotfacing
通过相机进行位置校正
激光工具测量
工具破损监控 BBD / CBD 有/ 有 有/ 有 有/ 有
管理销固定 Yes
每个工作站的工具数量   1000 500 500

工具销的管理器:
+ 销孔的优化和钻孔
+ 工具销的测量和管理

自动销操控:
+ 自动插入和移除销

标准数据接口 OPC UA
SM IIoT Connect 的 OPC UA
(需要软件版本 21.01)
SMDDE

SLM - 智能层管理:
高端深度路由

取决于所选软件包的功能

预留变更



您可在此处找到钻孔设备控制器的选型指南。

您还有其他问题或需要报价吗?欢迎直接联系我们的销售部门
