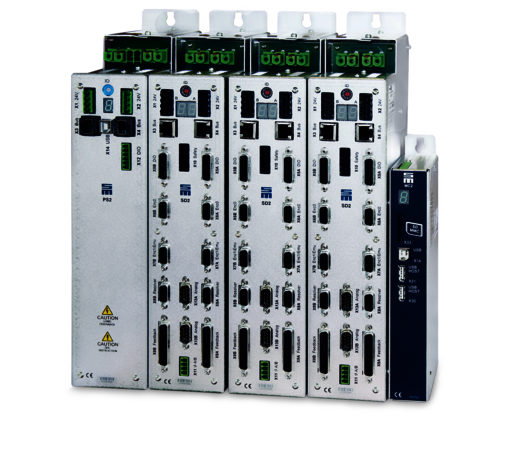

应用于切槽设备的控制器

设备控制器PCD36专为先进切槽设备的运行而设计,用于切割分离PCB电路板。该驱动器组件由MC2运动控制器和SD2伺服放大器组成,具有模块化结构,可以依据使用的电机进行组合应用。用于驱动放大器的通用电源单元,通过利用来自制动轴反馈到中间电路系统的能量,可节省能源消耗,并使得布线更容易。

MC2运动控制器

MC2 带有实时操作系统Linux™/ Xenomai,通过光纤连接来控制定位轴的驱动放大器和刀具。除了集成的输入和输出通道,它还可以连接其他的输入和输出模块。应用软件SCORER在标准PC电脑上运行,并通过Ethernet以太网与MC2通讯。



驱动放大器SD2

SD2系列的电源单元和驱动轴是使用drivemaster2软件进行参数设置的数字伺服放大器。放大器提供了不同性能等级和尺寸的单轴及双轴模块。通过各种接口,可以将旋转和线性电机与所有常见的位置测量系统连接。

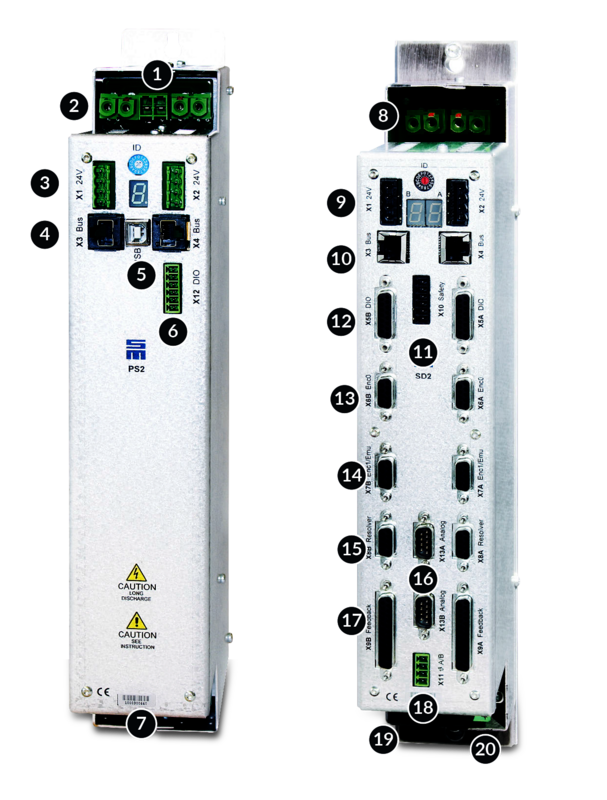

PCD36的接口

  1. 外部镇流电阻
  2. 直流母线电压输出
  3. 24 V逻辑电源
  4. 总线输入和总线输出
  5. USB端口
  6. 数字输入和输出
  7. 电源供给
  8. 直流母线电压输入
  9. 24 V逻辑电源
  10. 参数化和诊断
  11. 集成安全性: 启动锁到达类别4- 根据EN 13849-1:2008-12, EN 62061:2008-04 und EN 61508:2002-11;安全等级SIL3
  12. 6个数字输入和4个输出
  13. 编码器输入 (脉冲方向信号)
  14. 编码器输出(测量系统仿真)
  15. 解析器输入
  16. 16。模拟设定值接口:+/- 10 V
  17. 通用电机编码器接口:解析器,编码器/线性刻度,(TTL或SinCos),EnDat,Hiperface,SSI,霍尔传感器,线性霍尔传感器,场板
  18. 热接触
  19. SERVOLINK 4通过光纤
  20. 2 x电机连接口,针对直线电机和旋转电机

调试和参数化软件:

应用软件SCORER

针对切槽设备,SCORER程序提供了优化的用户界面。除了一般输入或处理所需的信息外,如果在生产过程中必须对一些参数进行修改,用户还可在密码保护的技术页面“刀具数据“上输入改动的参数。该软件支持PCB电路板的摄像头测量,以及条形码和钻孔码读取器。通过这样,可以确保设备全天候保持高精度自动加工运行。

WINSCORE 软件

使用WINSCORE软件,可在图形支持下创建切槽程序。或者也可以通过DNC从CAD服务器上加载程序。

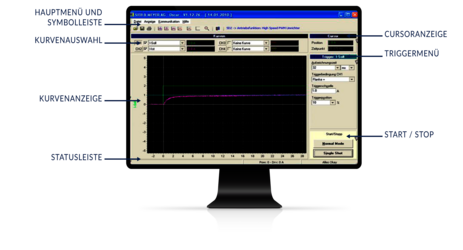

软件drivemaster2

使用drivemaster2软件对驱动轴进行参数化和优化,可使设备制造商方便的调试设备。集成的诊断和优化工具,能简化并加速设备所需的相应工作量。

技术规范PCD36

PCD36的主要功能

全方位控制切槽设备,通过:

  • MC2轴控制
  • 驱动轴电源模组
  • 伺服放大器
  • I/Os


MC2轴控制器

  • 带有实时操作系统的轴处理器
  • 以太网连接
  • SERVOLINK-光纤连接伺服放大器
  • 内部数字输入和输出
  • IO-LINK-光纤连接,用于附加的输入和输出
  • SD卡存储


数字伺服放大器SD2

  • 集成安全电路SIL 3
  • 数字输入和输出
  • 每个放大器具有两个测量系统的评估
  • 测量系统输出
  • 测量系统:
    • 解析器
    • 旋转编码器TTL
    • 线性刻度 正弦Sin/余弦Cos 或TTL
    • SSI
    • Hiperface
  • 额定电流:10 Aeff *
  • 峰值电流:高达85 Aeff *



I / O系统

  • 集成的输入和输出
  • 通过IO-LINK可扩展至128个输入和128个输出(光导)
  • 可以使用外部PLC或软PLC



**取决于使用的模块版本

尺寸:取决于配置

适合PCD36的应用

  • 电路板评分是由电子行业不断增加的技术和商业要求决定的。电子设备的普遍定价压力要求通过提高机器自动化来提高生产率。

联系西伯麦亚

PCD36

应用于切槽设备的控制器

设备控制器PCD36专为先进切槽设备的运行而设计,用于切割分离PCB电路板。该驱动器组件由MC2运动控制器和SD2伺服放大器组成,具有模块化结构,可以依据使用的电机进行组合应用。用于驱动放大器的通用电源单元,通过利用来自制动轴反馈到中间电路系统的能量,可节省能源消耗,并使得布线更容易。

MC2运动控制器

MC2 带有实时操作系统Linux™/ Xenomai,通过光纤连接来控制定位轴的驱动放大器和刀具。除了集成的输入和输出通道,它还可以连接其他的输入和输出模块。应用软件SCORER在标准PC电脑上运行,并通过Ethernet以太网与MC2通讯。

驱动放大器SD2

SD2系列的电源单元和驱动轴是使用drivemaster2软件进行参数设置的数字伺服放大器。放大器提供了不同性能等级和尺寸的单轴及双轴模块。通过各种接口,可以将旋转和线性电机与所有常见的位置测量系统连接。

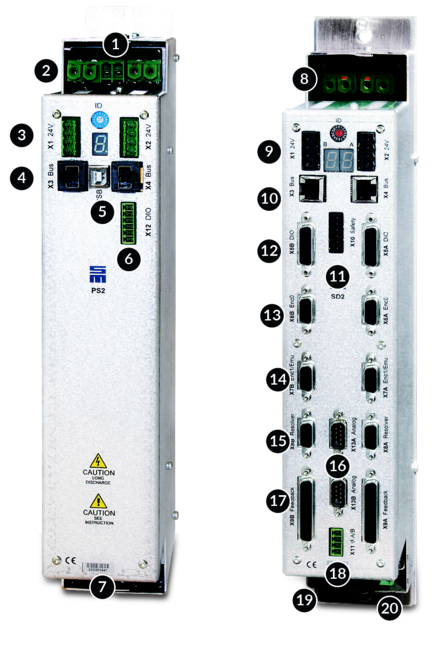

PCD36的接口

  1. 外部镇流电阻
  2. 直流母线电压输出
  3. 24 V逻辑电源
  4. 总线输入和总线输出
  5. USB端口
  6. 数字输入和输出
  7. 电源供给
  8. 直流母线电压输入
  9. 24 V逻辑电源
  10. 参数化和诊断
  11. 集成安全性: 启动锁到达类别4- 根据EN 13849-1:2008-12, EN 62061:2008-04 und EN 61508:2002-11;安全等级SIL3
  12. 6个数字输入和4个输出
  13. 编码器输入 (脉冲方向信号)
  14. 编码器输出(测量系统仿真)
  15. 解析器输入
  16. 16。模拟设定值接口:+/- 10 V
  17. 通用电机编码器接口:解析器,编码器/线性刻度,(TTL或SinCos),EnDat,Hiperface,SSI,霍尔传感器,线性霍尔传感器,场板
  18. 热接触
  19. SERVOLINK 4通过光纤
  20. 2 x电机连接口,针对直线电机和旋转电机

调试和参数化软件

应用软件SCORER

针对切槽设备,SCORER程序提供了优化的用户界面。除了一般输入或处理所需的信息外,如果在生产过程中必须对一些参数进行修改,用户还可在密码保护的技术页面“刀具数据“上输入改动的参数。该软件支持PCB电路板的摄像头测量,以及条形码和钻孔码读取器。通过这样,可以确保设备全天候保持高精度自动加工运行。

WINSCORE 软件

使用WINSCORE软件,可在图形支持下创建切槽程序。或者也可以通过DNC从CAD服务器上加载程序。

软件drivemaster2

使用drivemaster2软件对驱动轴进行参数化和优化,可使设备制造商方便的调试设备。集成的诊断和优化工具,能简化并加速设备所需的相应工作量。

技术规范PCD36

PCD36的主要功能

全方位控制切槽设备,通过:

•  MC2轴控制
•  驱动轴电源模组
•  伺服放大器
•  I/Os

MC2轴控制器

•  带有实时操作系统的轴处理器
•  以太网连接
•  SERVOLINK-光纤连接伺服放大器
•  内部数字输入和输出
•  IO-LINK-光纤连接,用于附加的输入和输出
•  SD卡存储

数字伺服放大器SD2

•  集成安全电路SIL 3
•  数字输入和输出
•  每个放大器具有两个测量系统的评估
•  测量系统输出
•  测量系统:
  -  解析器
  -  旋转编码器TTL
  -  线性刻度 正弦Sin/余弦Cos 或TTL
  -  SSI
  -  Hiperface
•  额定电流:10 Aeff *
•  峰值电流:高达85 Aeff *

I / O系统

•  集成的输入和输出
•  通过IO-LINK可扩展至128个输入和128个输出(光导)
•  可以使用外部PLC或软PLC

**取决于使用的模块版
尺寸:取决于配置

适合PCD36的应用

  • 电路板评分是由电子行业不断增加的技术和商业要求决定的。电子设备的普遍定价压力要求通过提高机器自动化来提高生产率。
