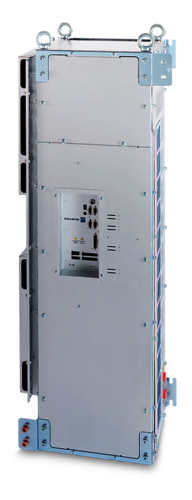

变频器SD4M

在更高性能等级中，大多数标准转换器都使用两级脉冲宽度调制（PWM）技术，此技术广为人知，其开关频率最大为8kHz。西伯麦亚变频器专为高速应用而设计，并使用了在实际应用中非常具有优势的三级技术，也被称为多级技术。

SD4M是成功的 SD2M产品系列的后续产品，设计用于涡轮鼓风机/压缩机的控制柜以及 ORC、（前）气体膨胀系统和飞轮大容量存储器等非移动设备。

SD4M顶级助推器

西伯麦亚变频器专为高速应用而设计，并使用了在实际应用中非常具有优势的三级技术，也被称为多级技术。通常情况下，使用我们的SD4M变频器系列时，就不需要电机滤波器元件。具备这样的优势，不仅是由于使用了三级技术，还因为我们提供的标准PWM开关频率可高达16kHz。这样的技术结合，可显著改善电机电流质量，从而最大程度的减少转子损耗- 最高可减少90%！

技术/
系统属性		 SD4M三级PWM  标准二级PWM转换器,带电机扼流圈 标准二级PWM转换器,带LC 滤波器
轻量化 ✓ X X
适用于狭小安装空间 ✓ X X
无共振效应风险 ✓ ✓ X
总成本  ✓ X X



亮点一瞥

  • 三级技术

    功能:  SD4M的输出级基于三级技术，可提供高达4,000 Hz的旋转磁场频率和16 kHz的开关频率。

    优势：在电机滤波器/扼流圈的最小消耗情况下，减少电机损耗，并降低干扰辐射和绝缘应力。

    应用：在整个产品生命周期内，可大幅降低系统/运营成本

  • 效率

    功能：设备的效率高达98％

    优势：高效保证了最佳的系统效率，并减少了必要的冷却措施

    应用：降低能耗，并获得最大的系统产量和改善的生态平衡。

  • 有源电磁轴承的直流电源

    功能：当失去供电时，可主动紧急制动并维持电源供给

    优势: 可为电磁轴承省去额外的电源

    应用: 发生电源故障时，可保护电磁轴承，并节省成本

我们在高速控制中的经验- 是您的优势！

所需电气组件的安装空间最多可减少 60%

由于可以使用更少的组件，从而提高了系统的持续可用性

所需电气组件的重量最多可减轻 50%

通过降低能源消耗改善生态平衡

显着减少接线和组装工作

已考虑到未来的以太网/网络服务器/EtherCAT/Modbus的连接细节

使得传动系统的总体成本降低

通过动态工作点控制实现 IPM 电机 Ld ≠ Lq 的最大性能

使得整体系统效率提高

电机电流的比较：

深入了解

  • 当前可用的功率等级为100至500 kW，额定电流高达800 Aeff
  • 液体冷却作为标准（基于水的），可根据需求进行空气冷却
  • NRTL / CSA认证适用于所有版本
  • 即使电机电缆较长，电机绕组上的绝缘应力也可保持非常低 - 因为PWM开关振幅降低了50%（请参见下图）
  • 可选直流电源，用于有源磁性轴承，通过内部熔断的直流母线端子
  • 为设备全天候运行而设计 100%  for 24/7
  • 所有功率组件的设计，满足可在额定负载下连续运行10年
  • 为全球三相电源网络而设计-也针对无电位的IT系统
  • 性能强大的参数化和诊断软件drivemaster4
  • 可实现客户定制解决方案
  • PCB电路板的3C3保护涂层，可在恶劣环境中确保运行安全

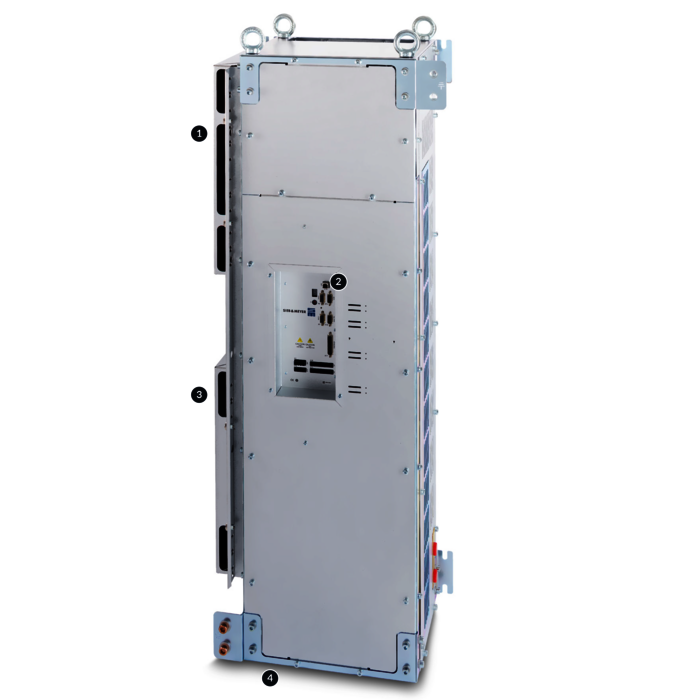

SD4M的接口

  1. 电源电压
  2. 逻辑板
  3. 电机连接
  4. 液体冷却

驱动和安全功能

SVC
V/f PWM
Servo
LI
STO

模拟，安装调试，监控: drivemaster4

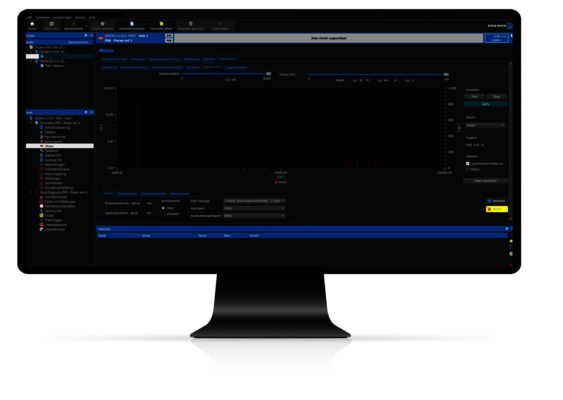

模拟

  • 电气操作点位
  • PWM 频率/转换器拓扑的影响
  • FFT 分析，包括 THDi / THDu 计算
  • 模拟数据的导出

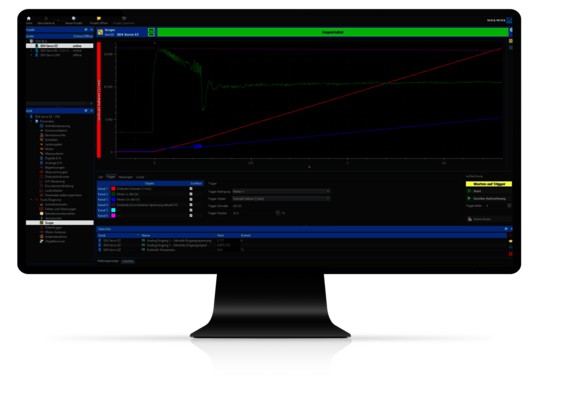

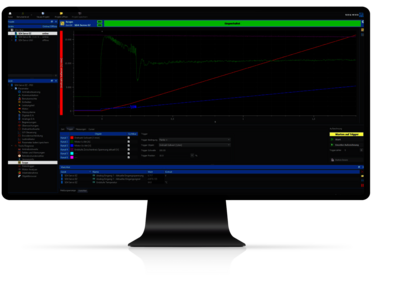

安装调试

  • 电机数据/接口的参数化
  • 使用示波器进行优化
  • 调试工具

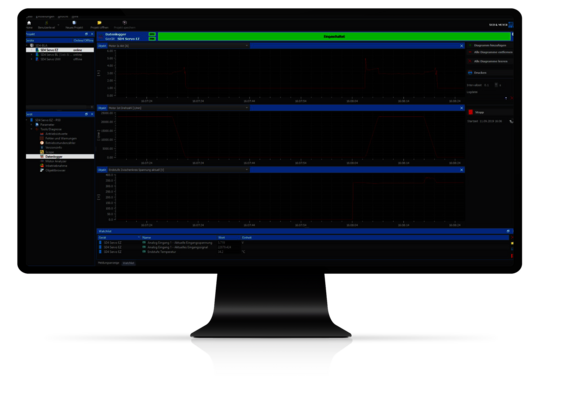

监控

  • 数据记录仪
  • 实时时钟
  • 错误存储
  • 营业时间计数器

 对SD4M技术规范

SD4M带三相交流市电-不带斩波器

400 VAC电压等级
180 - 528 VAC输入电压范围

设备类型 电源电压输出功率 (kW)输出视在功率 (kVA)输出电流 (A) 最大输出电流 (A)H长xW宽xD高 (mm)重量冷却
0SD4MC1C1Fxxxx3 x 400 VAC62 kW62 kVA @ 16 kHz100 A @ 16 kHz 3)130445 x 260 x 24720 kg空气
0SD4MD3D1Fxxxx3 x 400 VAC97 kW114 kVA @ 16 kHz165 A @ 16 kHz165685 x 388 x 18830 kg水  1)
0SD4MD1D1Fxxxx3 x 400 VAC72 kW83 kVA @ 16 kHz120 A @ 16 kHz165656 x 545 x 21834 kg空气
0SD4ME3E1Fxxxx3 x 400 VAC150 kW177 kVA @ 16 kHz255 A @ 16 kHz255771 x 439 x 20743 kg水 1)
0SD4ME3F1Fxxxx3 x 400 VAC180 kW215 kVA @ 16 kHz310 A @ 16 kHz310771 x 439 x 20743 kg水  1)
0SD4ME1F1Fxxxx3 x 400 VAC115 kW132 kVA @ 16 kHz190 A @ 16 kHz255746 x 629 x 27354 kg空气
0SD4ME1F1Fxxxx3 x 400 VAC130 kW152 kVA @ 16 kHz220 A @ 16 kHz310746 x 629 x 27354 kg空气
0SD4MG2H1Fxxxx3 x 400 VAC285 kW333 kVA @ 16 kHz480 A @ 16 kHz4801317 x 336 x 48994 kg水  2)
0SD4MG2K1Fxxxx3 x 400 VAC365 kW436 kVA @ 16 kHz630 A @ 16 kHz6301317 x 336 x 48994 kg水  2)
0SD4MG1H1Fxxxx3 x 400 VAC205 kW236 kVA @ 16 kHz340 A @ 16 kHz4801317 x 684 x 374133 kg空气
0SD4MG1K1Fxxxx3 x 400 VAC265 kW308 kVA @ 16 kHz445 A @ 16 kHz6301317 x 684 x 374133 kg空气
0SD4MH3L1Fxxxx3 x 400 VAC490 kW554 kVA @ 8 kHz800 A @ 8 kHz8001478 x 353 x 596136 kg水  1)

1) 铝制冷却管
2) 铜制造冷却管
3) 最大开关频率 32 kHz

适合SD4M的应用

  • 在流体机械领域，可以通过提高系统速度或不使用齿轮箱，来不断提高系统的效率。

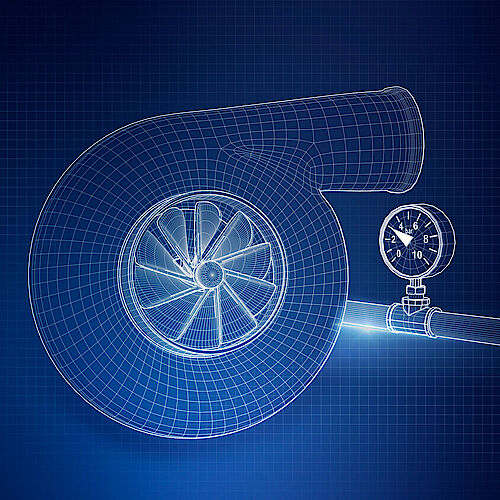

    压缩空气的生产

  • 剩余能源利用(废能利用)或机械储能领域的大量技术应用，基本上都需要使用高速电机/发电机。

    废水处理

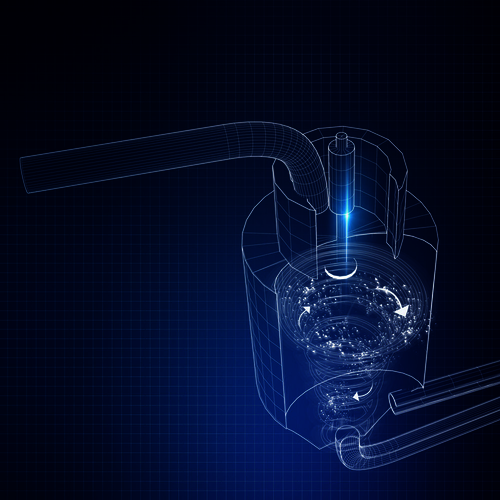

  • 旋转雾化过程中，例如适用于生产奶粉或烟气处理环节，需要设备具有较高的圆周速度。因此，必须使用相对匹配的高速电机，而不是低速标准电机。

    旋转雾化器

  • 并非所有制冷装置都必须安装变频器——毕竟，许多这些系统都以开/关模式运行，因此不需要功率/电源控制。

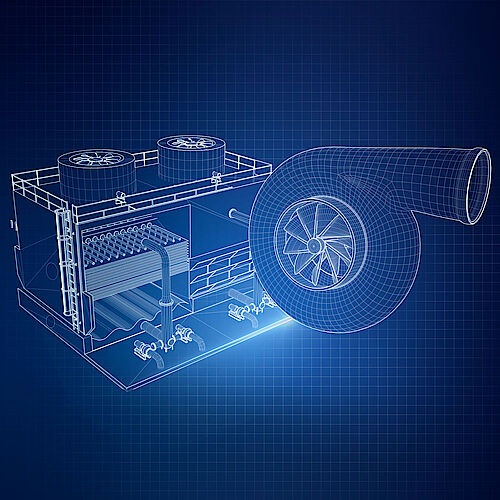

    制冷和空调技术

新闻

Frequency Converter SD4M

万能驱动控制器

一个设备，两个功能 - 这听起来像是一种妥协，但在 SIEB & MEYER AG，这已成为二十多年来的现实。这家位于卢内堡的德国公司生产的驱动控制器将变频器和伺服驱动器的功能集成在一个设备解决方案中。通过 SD4x 系列产品，SIEB &…

了解更多
[Translate to Chinesisch:] Mit dem neuen SpindleServiceTool (SST) von SIEB & MEYER können Test- und Einlaufprozesse von Bearbeitungsspindeln einfach automatisiert werden.
Frequency Converter SD4M

验收和运行测试的高效自动化

SIEB & MEYER 的新型SpindleServiceTool (新型主轴服务工具, SST) 可帮助主轴制造商和维修厂优化质量管理，节省时间和成本。这使得主轴的测试和调试变得更加简单。这一高效灵活的自动化解决方案是对由位于卢内堡的德国高速专家公司推出的参数化软件 drivemaster4 的…

了解更多
Product range SD4x by SIEB & MEYER
Frequency Converter SD4M

SIEB & MEYER 在 SPS 2024 展会上展示扩展 SD4x 产品系列

SIEB & MEYER 公司进一步扩展了其 SD4x 产品系列。2024 年 11 月 12 日至 14 日，纽伦堡 SPS 展会的参观者将有机会体验 SD4S、SD4B 和 SD4M 系列的新变体和新功能。这些用于高速应用的变频器为用户带来了众多优势，例如，优化的性能、更高的速度和无需额外的正弦…

了解更多

联系西伯麦亚

联系西伯麦亚

Enter the character string shown in the picture
[Translate to Chinesisch:] [Translate to Englisch:] Frequenzumrichter SD4M

变频器SD4M

在更高性能等级中，大多数标准转换器都使用两级脉冲宽度调制（PWM）技术，此技术广为人知，其开关频率最大为8kHz。西伯麦亚变频器专为高速应用而设计，并使用了在实际应用中非常具有优势的三级技术，也被称为多级技术。

SD4M是成功的 SD2M产品系列的后续产品，设计用于涡轮鼓风机/压缩机的控制柜以及 ORC、（前）气体膨胀系统和飞轮大容量存储器等非移动设备。

SD4M顶级助推器

西伯麦亚变频器专为高速应用而设计，并使用了在实际应用中非常具有优势的三级技术，也被称为多级技术。通常情况下，使用我们的SD4M变频器系列时，就不需要电机滤波器元件。具备这样的优势，不仅是由于使用了三级技术，还因为我们提供的标准PWM开关频率可高达16kHz。这样的技术结合，可显著改善电机电流质量，从而最大程度的减少转子损耗- 最高可减少90%！

技术/
系统属性		 SD4M三级PWM  标准二级PWM转换器,带电机扼流圈 标准二级PWM转换器,带LC 滤波器
轻量化 ✓ X X
适用于狭小安装空间 ✓ X X
无共振效应风险 ✓ ✓ X
总成本  ✓ X X



亮点一瞥

三级技术

  • 功能:  SD4M的输出级基于三级技术，可提供高达4,000 Hz的旋转磁场频率和16 kHz的开关频率。

  • 优势:  在电机滤波器/扼流圈的最小消耗情况下，减少电机损耗，并降低干扰辐射和绝缘应力。

  • 应用:  在整个产品生命周期内，可大幅降低系统/运营成本

效率

  • 功能:  设备的效率高达98％

  • 优势:  高效保证了最佳的系统效率，并减少了必要的冷却措施

  • 应用:  降低能耗，并获得最大的系统产量和改善的生态平衡。

D有源电磁轴承的直流电源

  • 功能:  当失去供电时，可主动紧急制动并维持电源供给

  • 优势:  可为电磁轴承省去额外的电源

  • 应用:  发生电源故障时，可保护电磁轴承，并节省成本

我们在高速控制中的经验- 是您的优势！

所需电气组件的安装空间最多可减少 60%

由于可以使用更少的组件，从而提高了系统的持续可用性

所需电气组件的重量最多可减轻 50%

通过降低能源消耗改善生态平衡

显着减少接线和组装工作

已考虑到未来的以太网/网络服务器/EtherCAT/Modbus的连接细节

使得传动系统的总体成本降低

通过动态工作点控制实现 IPM 电机 Ld ≠ Lq 的最大性能

使得整体系统效率提高

电机电流的比较：

深入了解

  • 当前可用的功率等级为100至500 kW，额定电流高达800 Aeff
  • 液体冷却作为标准（基于水的），可根据需求进行空气冷却
  • NRTL / CSA认证适用于所有版本
  • 即使电机电缆较长，电机绕组上的绝缘应力也可保持非常低 - 因为PWM开关振幅降低了50%（请参见下图）
  • 可选直流电源，用于有源磁性轴承，通过内部熔断的直流母线端子
  • 为设备全天候运行而设计 100%  for 24/7
  • 所有功率组件的设计，满足可在额定负载下连续运行10年
  • 为全球三相电源网络而设计-也针对无电位的IT系统
  • 性能强大的参数化和诊断软件drivemaster4
  • 可实现客户定制解决方案
  • PCB电路板的3C3保护涂层，可在恶劣环境中确保运行安全

SD4M的接口

[Translate to Chinesisch:] [Translate to Englisch:] Frequenzumrichter SD4M
  1. 电源电压
  2. 逻辑板
  3. 电机连接
  4. 液体冷却

驱动和安全功能

SVC
V/f PWM
Servo
LI
STO

模拟，安装调试，监控: drivemaster4

模拟

•  电气操作点位
•  PWM 频率/转换器拓扑的影响
•  FFT 分析，包括 THDi / THDu 计算
•  模拟数据的导出

安装调试

•  电机数据/接口的参数化
•  使用示波器进行优化
•  调试工具

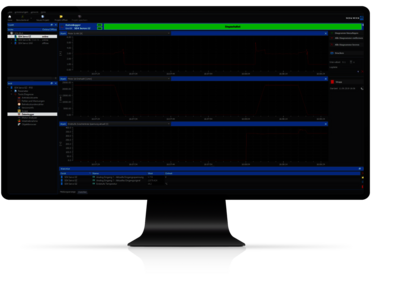

监控
