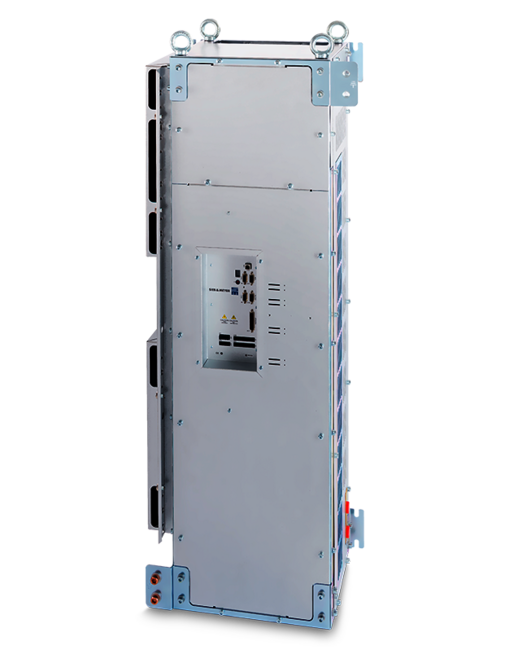

变频器SD2M TURBO

在更高性能等级中,大多数标准转换器都使用两级脉冲宽度调制(PWM)技术,此技术广为人知,其开关频率最大为8kHz。

强力助推器

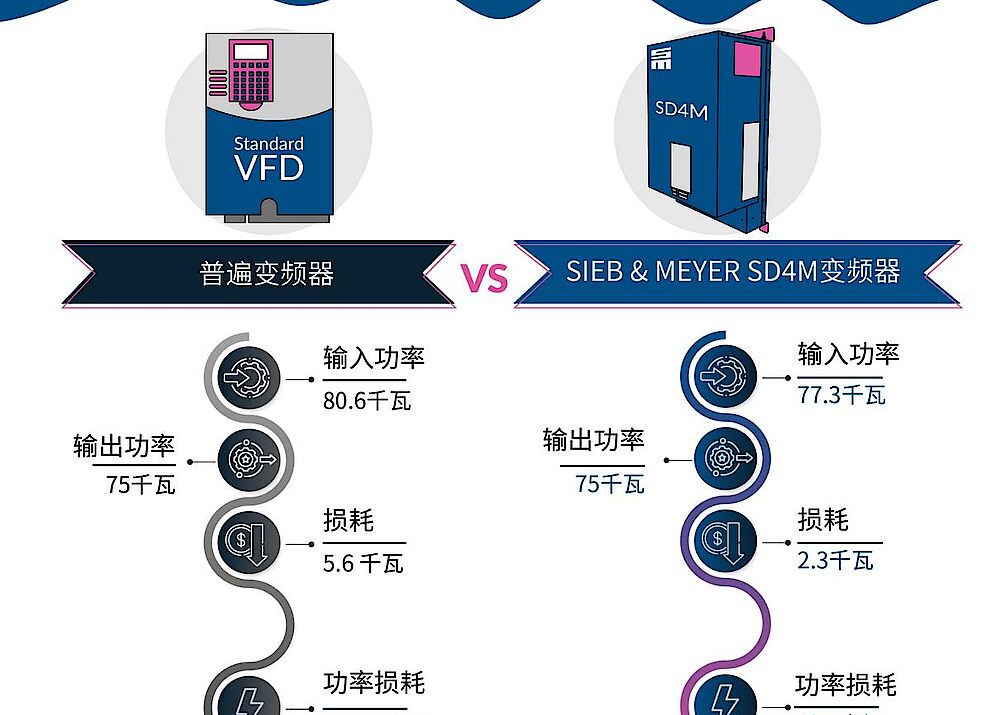

西伯麦亚变频器专为高速应用而设计,并使用了在实际应用中非常具有优势的三级技术,也被称为多级技术。通常情况下,使用我们的SD4M变频器系列时,就不需要电机滤波器元件。具备这样的优势,不仅是由于使用了三级技术,还因为我们提供的标准PWM开关频率可高达16kHz。这样的技术结合,可显著改善电机电流质量,从而最大程度的减少转子损耗- 最高可减少90%!

亮点一瞥

  • 三级技术

    功能:SD2M的输出级基于三级技术,可提供高达2,000 Hz的旋转磁场频率和16 kHz的开关频率

    优势:在电机滤波器/扼流圈的最小消耗情况下,减少电机损耗,并降低干扰辐射和绝缘应力

    好处:在整个产品生命周期内,可大幅降低系统/运营成本

  • 效率

    功能:设备的效率高达98%

    优势:高效保证了最佳的系统效率,并减少了必要的冷却措施

    好处:降低能耗,并获得最大的系统产量和改善的生态平衡

  • 有源电磁轴承的直流电源

    功能:当失去供电时,可主动紧急制动并维持电源供给

    优势:可为电磁轴承省去额外的电源

    好处:发生电源故障时,可保护电磁轴承,并节省成本

强力助推器

西伯麦亚变频器专为高速应用而设计,并使用了在实际应用中非常具有优势的三级技术,也被称为多级技术。通常情况下,使用我们的SD2M变频器系列时,就不需要电机滤波器元件。

具备这样的优势,不仅是由于使用了三级技术,还因为我们提供的标准PWM开关频率可高达16kHz。这样的技术结合,可显著改善电机电流质量,从而最大程度的减少转子损耗- 最高可减少90%!

电机电流的比较

深入了解

  • 当前可用的功率等级为55至330 kW(75至440 HP),额定电流高达630 Aeff
  • 液体冷却作为标准(基于水的),可根据需求进行空气冷却
  • NRTL / CSA认证适用于所有版本
  • 即使电机电缆较长,电机绕组上的绝缘应力也可保持非常低 - 因为PWM开关振幅降低了50%(请参见下图)
  • 可选直流电源,用于有源磁性轴承,通过内部熔断的直流母线端子
  • 为设备全天候运行而设计 100% for 24/7
  • 所有功率组件的设计,满足可在额定负载下连续运行10年
  • 为全球三相电源网络而设计-也针对无电位的IT系统
  • 性能强大的参数化和诊断软件drivemaster2
  • 可实现客户定制解决方案
  • PCB电路板的3C3保护涂层,可在恶劣环境中确保运行安全

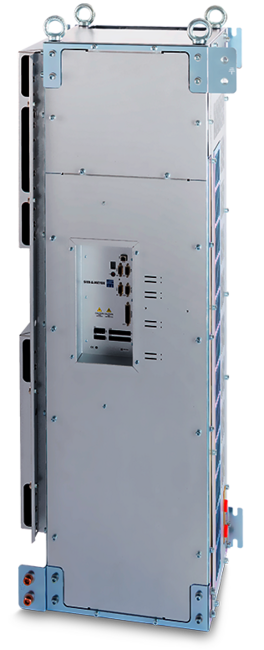

SD2M的接口- 用于涡轮应用

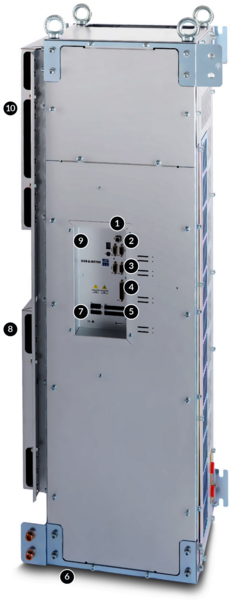

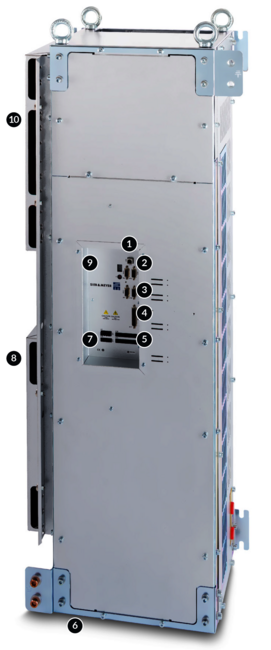

  1. USB连接,参数化,诊断和操作
  2. RS232 / RS485 / CAN接口 / Modbus
  3. 2个模拟设定点接口:+/- 10 V,
    2个模拟输出:0至10 V
  4. 通用电机编码器接口
    霍尔传感器,线性霍尔传感器,场板,NAMUR传感器(脉冲发生器),Sin / Cos编码器
  5. 9个数字输入和5个数字输出
  6. 液体冷却
  7. 集成安全性"STO":
    集成安全性: 启动锁到达类别4- 根据EN 13849-1:2015, EN 61508:2010和EN 61508:2010;SIL3安全等级
  8. 电机连接
  9. 2个TTL编码器输入和输出
  10. 电源供给

驱动和安全功能

SVC
V/f PWM
Servo
LI
STO

调试和参数化软件:drivemaster2

参数化

  • 树状结构
  • 框图
  • 图形
  • 互动式帮助
  • 评论
  • “参数向导”

操作

  • 无更高层级的控制
  • 目标值/实际值的可视化
  • 错误提示和状态提示

诊断

  • 4通道示波器
  • 变焦功能
  • 触发功能
  • 长期录入功能
  • 可以保存测量信息
  • 诊断输入/输出
  • 总线监控器

SD2M Turbo-带三相交流市电-不带斩波器 技术规范

设备类型 额定功率1 额定电流 最大输出电压1 H长xW宽xD高 (mm) 重量 冷却
紧凑型设备-3 x 480 VAC电源电压
0369171AF0200 120 kVA 165 Arms 3 x 410 VAC 685 x 388 x 188 30 kg 水 2) 4)
0369173AF0200 180 kVA 255 Arms 3 x 410 VAC 771 x 439 x 207 43 kg 水 2) 4)
0369173BF0200 228 kVA 310 Arms 3 x 410 VAC 771 x 439 x 207 43 kg 水 2) 4)
0369175AF0100 342 kVA 480 Arms 3 x 410 VAC 1317 x 326 x 489 94 kg 水 2) 3)
0369175BF0100 438 kVA 630 Arms 3 x 410 VAC 1317 x 326 x 489 94 kg 水 2) 3)
0369276BF0200 500 kVA 800 Arms 3 x 410 VAC 1478 x 353 x 596 136 kg 水 2) 3)

1) 额定功率和最大输出电压,电源电压用斜体字显示
2) 铝制冷却管
3) 铜制造冷却管
4) 风冷型号,或根据要求使用其他冷却管材料制成的型号

适合SD2M Turbo的应用

  • 在流体机械领域,可以通过提高系统速度或不使用齿轮箱,来不断提高系统的效率。

  • 剩余能源利用(废能利用)或机械储能领域的大量技术应用,基本上都需要使用高速电机/发电机。

  • 旋转雾化过程中,例如适用于生产奶粉或烟气处理环节,需要设备具有较高的圆周速度。因此,必须使用相对匹配的高速电机,而不是低速标准电机。

  • 并非所有制冷装置都必须安装变频器——毕竟,许多这些系统都以开/关模式运行,因此不需要功率/电源控制。
