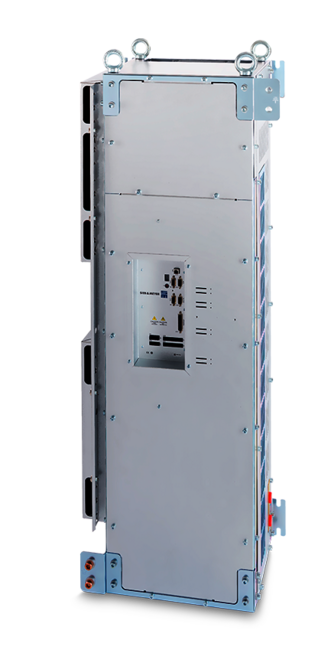

SD2M DC系列变频器

SD2M DC系列变频器以最小的空间需求、较低的系统成本和高效率，提供了最佳性能。此产品专为高速应用范围内的苛刻自动化任务而设计；并可针对同步或异步电机而使用。

无传感器应用和带速度传感器的应用，均可灵活轻松地被实现。通过高动态矢量控制和最高转速的结合，开辟了全新的应用可能性。

手册、软件、证书、教程

亮点一瞥

三级技术

功能：SD2M DC的输出级基于三级技术，可提供高达2,000 Hz的旋转磁场频率和16 kHz的开关频率

优势：在电机滤波器/扼流圈的最小消耗情况下，减少电机损耗，并降低干扰辐射和绝缘应力

好处：在整个产品生命周期内，可大幅降低系统/运营成本
效率

功能：设备的效率高达98％

优势：高效保证了最佳的系统效率，并减少了必要的冷却措施

好处：降低能源成本，并获得最大的系统产量。
直流电源

功能：带直流电源的SD2M型号可以与外部有源前端（Front-End）电源设备一起运行

优势：在高能效下，具有最快的加速和制动过程

好处：最少的能源成本，达到最高的生产效率

性能强大

西伯麦亚基于三级技术开发了SD2M DC变频器，可大幅度减少与PWM (脉宽调制)相关的转子损耗。SD2M变频器以低空间需求、低系统成本和高效，展现了出色的总体性能。

除了用于3相电源电压供电的模式，也提供带直流电源版本的型号：这使SD2M DC可以有选择性的，通过再生电源运行。通过这种方式，应用程序还可以利用三级技术的优势，因为该技术需要进行反复制动操作。

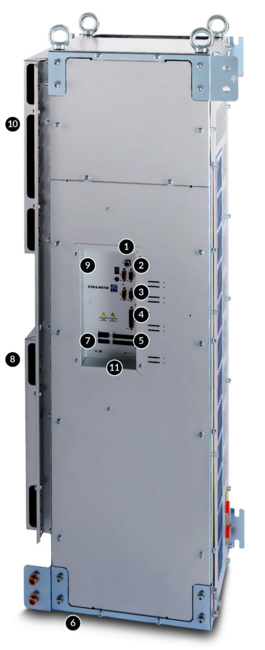

SD2M DC的接口

USB连接，参数化，诊断和操作
RS232 / RS485 / CAN接口 / Modbus
2个模拟设定点接口：+/- 10 V，
2个模拟输出：0至10 V
通用电机编码器接口
霍尔传感器，线性霍尔传感器，场板，NAMUR传感器（脉冲发生器），Sin / Cos编码器
9个数字输入和5个数字输出
液体冷却
集成安全性"STO":
集成安全性: 启动锁到达类别4- 根据EN 13849-1:2015, EN 61508:2010和EN 61508:2010；SIL3安全等级
电机连接
2个TTL编码器输入和输出
直流电源
EtherCAT (CoE)

驱动和安全功能

SVC

V/f PWM

Servo

STO

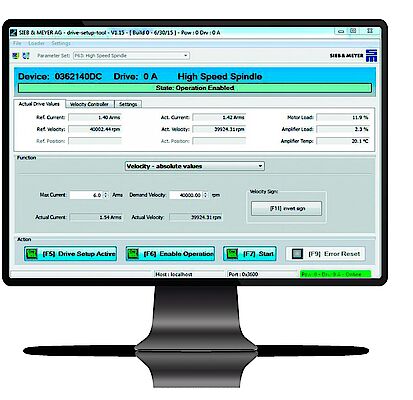

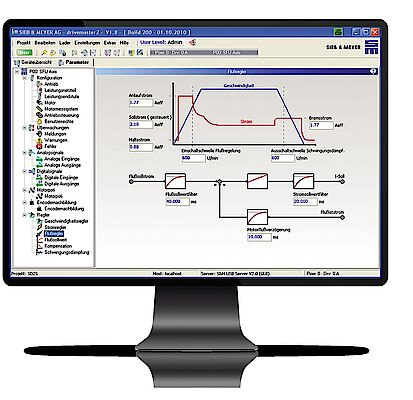

调试和参数化软件：drivemaster2

参数化

树状结构
框图
图形
互动式帮助
评论
“参数向导”

操作

无更高层级的控制
目标值/实际值的可视化
错误提示和状态提示

诊断

4通道示波器
变焦功能
触发功能
长期录入功能
可以保存测量信息
诊断输入/输出
总线监控器

对SD2M DC技术规范

设备类型	额定功率¹	额定电流	最大输出电压¹	H长xW宽xD高 (mm)	重量	冷却
*直流设备 -300 x 750* VDC电源电压**
0369371AF1200	120 kVA	165 A_rms	3 x 410 VAC	685 x 388 x 188	30 kg	水 ^{2) 4)}
0369373AF1200	180 kVA	255 A_rms	3 x 410 VAC	771 x 439 x 207	43 kg	水 ^{2) 4)}
0369373BF1200	228 kVA	310 A_rms	3 x 410 VAC	771 x 439 x 207	43 kg	水 ^{2) 4)}
0369375AF1200	342 kVA	480 A_rms	3 x 410 VAC	1317 x 326 x 489	94 kg	水 ^{2) 3)}
0369375BF1200	438 kVA	630 A_rms	3 x 410 VAC	1317 x 326 x 489	94 kg	水 ^{2) 3)}

1) 额定功率和最大输出电压，电源电压用斜体字显示
2) 铝制冷却管
3) 铜制造冷却管
4) 风冷型号，或根据要求使用其他冷却管材料制成的型号
