SD2驱动系统

驱动系统SD2可以对同步和异步电动机进行基于传感器或无传感器的控制，并且可以快速灵活的适应任何应用场景-无论是线性电机、旋转伺服电机，或是电动加工主轴，都有出色表现。

利用这种通用驱动器解决方案，可以实现高达360,000 1/min（6,000 Hz）的高速应用。通用的电机编码器评估，以及用于连接至更高级别控制器的各种选项，可轻松适应不断变化的系统要求-因此，完美实现多轴应用，无任何障碍！

亮点一瞥

  • 多轴系统

    功能：公共电源单元可给SD2单驱动放大器和双驱动放大器供电

    优势：通过直流电压耦合作用，意味着来自制动轴的能量可以被驱动轴使用。 根据功率的不同，实现最多12个轴模块的电源供给。

    好处：布线和能源成本低。

  • 负荷指示器

    功能：作为标准配置，SD2可对转矩产生电流进行高精度评估

    优势：该评估可用于刀具监控，包括刀具破损识别，刀具磨损识别，火花（GAP和碰撞）的识别以及对加工进给量的最佳控制。

    好处：降低系统成本，并可节省昂贵的的监控传感器费用。

  • 集成安全

    功能： 标配了“安全扭矩关闭”（STO）系统，还可以选择配备无编码器功能“安全停止状态监控器”（SFM- Safe Frequency Monitor安全频率监控器）和“安全限制旋转磁场”（SLOF- Safe Limited Output Frequency安全限制输出频率）。

    优势：达到高安全标准的同时，全面免除外部安全组件 。

    好处：极大降低系统成本，同时达到更高的机器设备可用性。

全方位匹配

SD2系列的设备标配了“安全扭矩关闭”（STO）系统，还可以选择配备无编码器功能“安全停止状态监控器”（SFM- Safe Frequency Monitor安全频率监控器）和“安全限制旋转磁场”（SLOF- Safe Limited Output Frequency安全限制输出频率）。

此点，完全满足了执行设备规范指导方针中的规定和要求，并实现了了明显的增值效应。

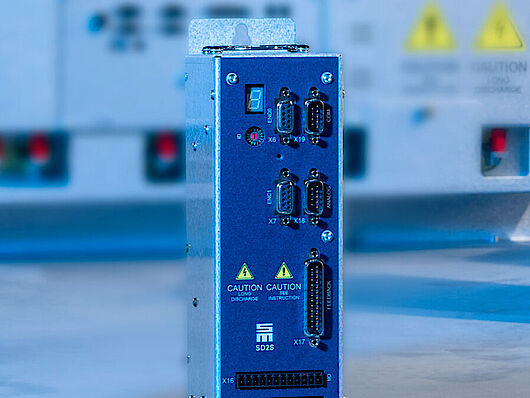

SD2（两通道设备）的接口

  1. 供电(直流)
  2. 24 V逻辑电源
  3. 参数化和诊断
  4. 6个数字输入和4个输出
  5. 集成安全性 : 启动锁到达OSSD技术类别4- 根据N 13849-1:2008-12, EN 62061:2008-04 und EN 61508:2002-11；安全等级SIL3
  6. 编码器输入和输出（脉冲方向信号）
  7. 编码器输入和输出（测量系统的模拟）
  8. 模拟设定值接口：+/- 10 V
  9. 解析器输入
  10. 热接触
  11. 通用电机编码器接口：编码器/线性刻度（TTL或Sin / Cos），EnDat，Hiperface，SSI，霍尔传感器，线性霍尔传感器，场板
  12. SERVOLINK 4通过光缆
  13. 2 x电机连接，用于同步/异步主轴，线性电机和旋转电机



通过网关的EtherCAT, PROFIBUS和PROFINET

驱动和安全功能

SVC
V/f PWM
Servo
STO
SFM
SLOF

调试和参数化软件：drivemaster2

参数化

  • 树状结构
  • 框图
  • 图形
  • 互动式帮助
  • 评论
  • “参数向导”
  • 项目、参数文件和电机参数的保存及载入
  • 保存和加载项目、参数文件和电机参数，集中访问所有轴

诊断

  • 4通道示波器
  • 变焦功能
  • 触发功能
  • 长期录入功能
  • 可以保存测量信息
  • 诊断输入/输出
  • 总线监控器

操作

  • 无更高层级的控制
  • 目标值/实际值的可视化
  • 错误提示和状态提示

对SD2驱动系统的技术规范

SD2带集成式散热器技术规范

设备类型    额定功率1额定电流峰值电流/时间最大输出电压1H长xW宽xD高（mm）重量冷却
单驱动放大器-325 VDC电源电压
0362114IC8.6 kVA25 Arms56.6 Arms/2秒3 x 200 VAC410 x 70 x 2075.7 kgAir
单驱动放大器-560 ... 680 VDC电源电压
0362114EF9.9 kVA14 Arms28.3 Arms/2 秒3 x 410 VAC410 x 70 x 2075.7 kgAir
0362114IF9.9 kVA14 Arms56.6 Arms/2 秒3 x 410 VAC410 x 70 x 2075.7 kgAir
0362114MF24.8 kVA35 Arms113 Arms/2 秒3 x 410 VAC410 x 130 x 2079.3 kgAir
0362114NF24.8 kVA35 Arms141 Arms/2 秒3 x 410 VAC410 x 130 x 2079.3 kgAir
0362111RF78 kVA127 Arms177 Arms/25 秒3 x 410 VAC390 x 230 x 1448.7 kgWater
0362111SF141 kVA200 Arms245 Arms/25 秒3 x 410 VAC410 x 230 x 18011 kgWater
双驱动放大器-325 VDC电源电压
0362113EEC3.5 kVA + 3.5 kVA10 Arms + 10 Arms28.3 Arms/2 秒 +
28.3 Arms/2 秒		3 x 200 VAC410 x 70 x 2075.7 kgAir
单驱动放大器-560 ... 680 VDC电源电压
0362113CCF4.5 kVA + 4.5 kVA6,4 Arms + 6,4 Arms7,1 Arms/5 秒 +
7,1 Arms/5 秒		3 x 410 VAC249 x 70 x 2325.7 kgAir
0362113EEF5 kVA + 5 kVA7 Arms + 7 Arms28,3 Arms/2 秒 +
28,3 Arms/2 秒		3 x 410 VAC249 x 70 x 2325.7 kgAir
双紧凑型设备-（1）3 x 110 ... 230 VDC电源电压
0362131DDC6.4 kVA11 Arms + 11 Arms14 Arms/5 秒 +
14 Arms/5 秒		3 x 200 VAC410 x 100 x 2077.5 kgAir
0362131SSC6.4 kVA11 Arms + 11 Arms42 Arms/1 秒 +
42 Arms/1 秒		3 x 200 VAC410 x 100 x 2077.5 kgAir


1) 额定功率和最大输出电压，电源电压用斜体字显示

SD2带集成式散热器技术规范

设备类型额定功率1额定电流峰值电流/时间最大输出电压1H长xW宽xD高（mm）重量冷却
双紧凑型设备-3 x 400 ... 480 VDC电源电压
362131DDF11.2 kVA7 Arms+ 7 Arms42 Arms/1 秒 +
42 Arms/1 秒		3 x 410 VAC410 x 100 x 2077.5 kg空气

带有集成散热器的供电设备PS2

设备类型 额定功率1 H长xW宽xD高（mm） 重量 冷却
电源装置-3 x 110 ... 480 VAC主电源电压
0362191F 27 kW 410 x 70 x 207 5.8 kg 空气
0362193F 72 kW 410 x 160 x 207 9.35 kg 空气


1) 额定功率和最大输出电压，电源电压用斜体字显示

SD2带集成散热器和安全功能SFM / SLOF的技术规范

设备类型额定功率1额定电流峰值电流/时间最大输出电压1H长xW宽xD高（mm）重量冷却
单驱动放大器-560 ... 680 VDC电源电压
0362414DF8 kVA11.3 Arms14.1 Arms/5秒3 x 410 VAC410 x 70 x 2095.7 kg空气
0362414EF14.2 kVA20 Arms28.3 Arms/2秒3 x 410 VAC410 x 70 x 2095.7 kg空气
0362414QF30 kVA42 Arms85 Arms/2秒3 x 410 VAC415 x 135 x 2187.0 kg空气
0362414RF85 kVA120 Arms177 Arms/15秒3 x 410 VAC410 x 103 x 2096.5 kg空气
双驱动放大器-560 ... 680 VDC电源电压
0362413DDF6.4 kVA + 6.4 kVA9 Arms + 9 Arms14 Arms/5秒 +
14 Arms/5秒		3 x 410 VAC410 x 70 x 2075.7 kg空气

1) 额定功率和最大输出电压，电源电压用斜体字显示
2) 用三相电源电压供电

SD2用于冷板安装

设备类型额定功率1额定电流峰值电流/时间最大输出电压1H长xW宽xD高（mm）重量冷却
单驱动放大器-680 VDC电源电压
0362111EF7.8 kVA11 Arms28 Arms/2 s3 x 410 VAC410 x 70 x 1343 kg冷板
0362111IF11.4 kVA16 Arms56 Arms/1 s3 x 410 VAC410 x 70 x 1343 kg冷板
0362111NF24.8 kVA35 v141 Arms/2 s3 x 410 VAC410 x 130 x 1349 kg冷板
双驱动放大器-680 VDC电源电压
0362110DDF7.8 kVA + 7.8 kVA11 Arms + 11 Arms14 Arms/5 秒+
14 Arms/5 s		3 x 410 VAC410 x 70 x 1343 kg冷板
0362110EEF7.8 kVA + 7.8 kVA11 Arms + 11 Arms28 Arms/5 秒+
28 Arms/5 s		3 x 410 VAC410 x 70 x 1343 kg冷板
双紧凑型设备-（1）3 x 110 ... 230 VDC电源电压
0362130SSC6.4 kVA11 Arms + 11 Arms42 Arms/1 秒+
42 Arms/1 s		3 x 200 VAC410 x 100 x 2077.5 kg冷板
双紧凑型设备-3 x 400 ... 480 VDC电源电压
0362130DDF11.2 kVA7 Arms + 7 Arms14 Arms/5 秒+
14 Arms/5 s		3 x 410 VAC410 x 100 x 2077.5 kg冷板
0362130SSF11.2 kVA7 Arms + 7 Arms42 Arms/1 秒+
42 Arms/1 s		3 x 410 VAC410 x 100 x 2077.5 kg冷板

1) 额定功率和最大输出电压，电源电压用斜体字显示

适合SD2驱动系统的应用

  • 高速主轴是机床中的关键部件。只有以最佳方式操控，才能保证整机达到最好的加工精度、生产率和使用寿命。

    钻孔和铣削

  • 磨削应用在机床领域有着特殊的地位。例如，内圆磨削应用要求异步和同步主轴可以最高 250,000 rpm 的无传感器状态运行。

    磨削

  • 对于拧紧技术，高精度是必不可少的：如果螺栓需要以规定的扭矩被拧紧，则伺服放大器必须满足相应的要求。

    拧紧/压制/咬合

  • 电路板评分是由电子行业不断增加的技术和商业要求决定的。电子设备的普遍定价压力要求通过提高机器自动化来提高生产率。

    PCB切槽
