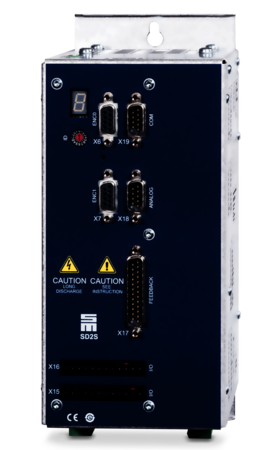

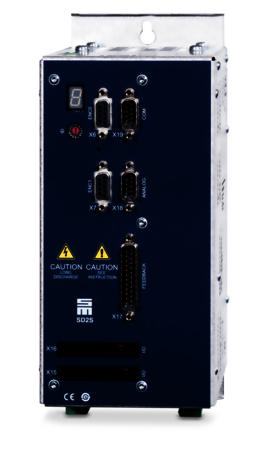

SD2S变频器

功能强大+应用灵活+结构紧凑 - 这就是来自西伯麦亚的变频器SD2S . 通过我们最专业的控制技术,SD2S 可以高效驱动 同步和异步电机,最高转速可达480,000rpm. 此技术的关键点之一,是确保电机工作时尽可能的降低发热,因为高速电机中的转子体积很小,所以要保证电机稳定且高速的运行,须严格控制系统温度的升高。此外,降低电机工作温度也是保证高质量加工的基础。

亮点一瞥

  • 全面的驱动功能

    功能:可自由选择的驱动功能SVC,U / f-PWM,HS模块和伺服

    优势:可以根据应用要求选择最佳的驱动功能

    好处:表现最佳系统性能

  • 通用电机编码器接口

    功能:解析器,编码器/线性刻度(TTL或Sin / Cos),EnDat,Hiperface,SSI,霍尔传感器,线性霍尔传感器,场板,NAMUR传感器

    优势:电机编码器接口的选择具有高度的灵活性

    好处:降低了系统成本,并且适用于各种电机制造商的产品

  • 负荷指示器

    功能:作为标准配置,SD2S可对扭矩产生电流进行高精度评估

    优势:该评估可用于刀具监控,包括刀具破损识别,刀具磨损识别,火花(GAP和碰撞)的识别以及对加工进给量的最佳控制

    好处:降低系统成本,并可节省昂贵的的监控传感器费用

高速应用专家

根据应用场景的不同,SD2S操作可以结合无码器或者编码器。针对使用编码器的操作,SD2S提供了评估通用编码器系统的选项,同时也可以通过如下方式连接到更高级别的控制系统:模拟参考值(+/-10V),数字接口I/Os, RS232, USB, CAN总线, Profibus* 或 EtherCAT(CoE)**。

*通过网关
**CoE =通过EtherCAT的CAN

简单但强大的

另外的基本特征在低电机的发热sd2s方面提供了两个驱动器的功能由一个简单的参数化和应用的高达120000转,一个强大的操作。异步电机驱动函数V / f-pwm使用。通过v/f特性曲线,用户可以进行电机图形辅助参数化。由于使用V / F特性曲线是电机参数化的一种既定形式,例如在磨削应用中,用户可以利用在这一领域获得的经验。

SVC驱动功能(无传感器矢量控制)是为同步电机提供的,它基于电机数据表中的等效电路图。SVC允许高速同步电动机和发电机的四象限运行,SD2S可用于高速应用,如涡轮增压器或机过程能利用。

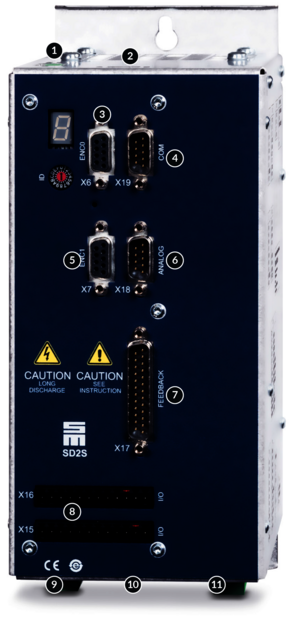

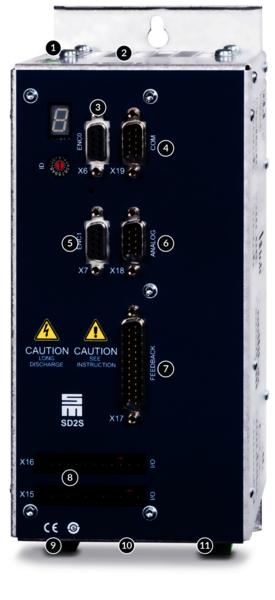

对SD2S变频器的接口

  1. 集成安全性 „STO“:
    启动锁到达类别4- 根据EN 13849-1:2008-12和EN 61508:2010 SIL3
  2. USB连接,参数化,诊断和操作
  3. 2个TTL编码器输入和输出
  4. RS232 / CAN接口
  5. 2个TTL编码器输入和输出
  6. 2个模拟设定值接口:+/- 10 V;
    2个模拟输出:0-10 V
  7. 通用电机编码器接口:
    霍尔传感器,线性霍尔传感器,场板,NAMUR传感器(脉冲发生器),Sin / Cos编码器
  8. 9个数字输入和5个数字输出
  9. SERVOLINK 4-通过光纤PROFIBUS适配器进行
  10. 电源供给
  11. 电机连接



通过网关的PROFIBUS和PROFINET
可选:EtherCAT(CoE)

驱动和安全功能

HS-Block
Servo
STO

磨削应用的技术功能

多参数集

磨削主轴快速简便使用的可能性。在驱动器中保存多达64个电机参数集的功能,使不同电机的可变操作成为可能。参数集的数目可以通过数字输入或通过提供的数据接口进行编码。

负荷指示器/信号辨识

作为标准功能的负荷指示器,已集成在SD2x-系列的所有产品中。此功能用于监控电机主轴的有功电流状态。一旦超过预先设定的电机负载,此功能就会被激活而生成一条提示信息。与固体噪声传感器的原理不同,该功能不是基于声学的传感,而是直接评估电机的实际有功电流。这样可以在监控电机负载变化时达到极高的准确性。通过例如刀具和工件之间的接触而产生的负载,会使电机中的电流显著增加。负荷指示器可以检测到此变化,且根本不需要其他的外部组件进行辅助操作。

负荷指示器可以按以下方式使用:

  • 作为刀具损坏的指示
  • 作为修整过程中的先进系统
  • 用于μ精确检测刀具与工件之间的接触(火花/点触)
  • 指示由于磨损而必须更换工具
  • 指示需要降低进给速度(通过减少气割时间来提高生产率)
  • 全自动设置操作
  • 替代声学传感器技术(固体声)

调试和参数化软件:drivemaster2

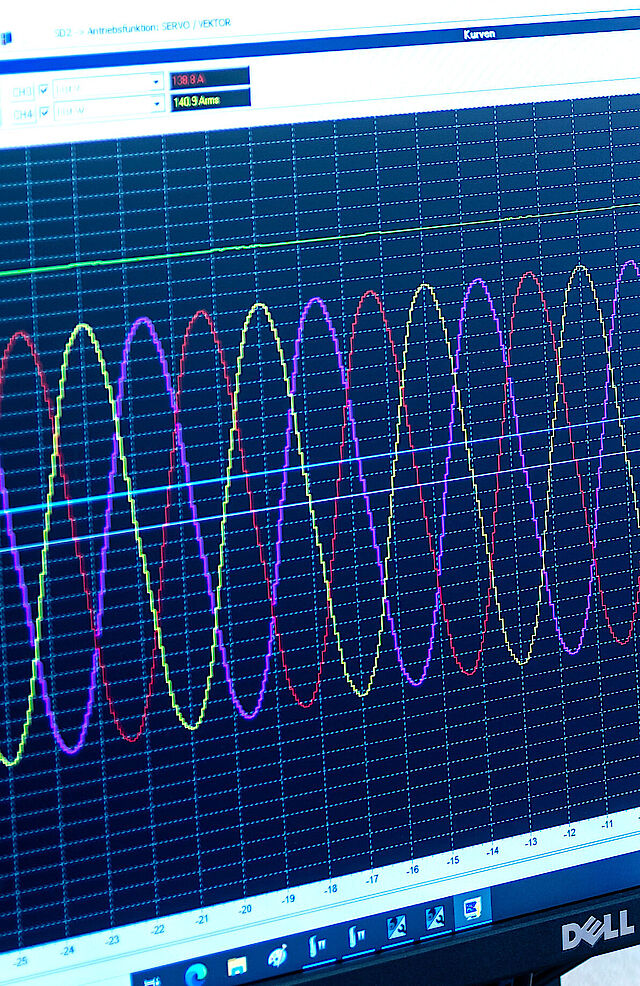

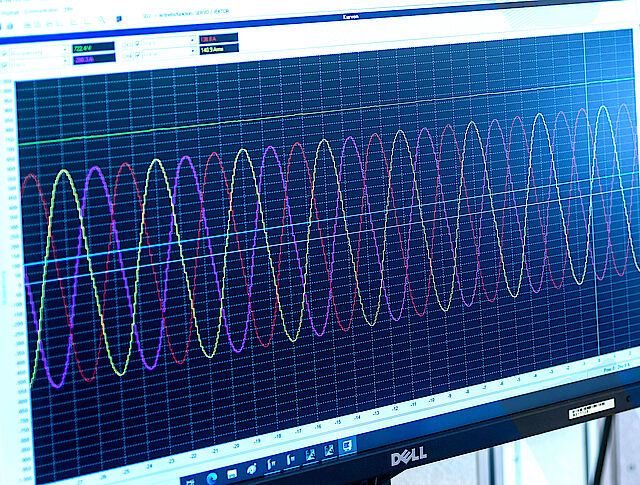

示波器功能可通过驱动设置工具优化机器中的电机,无需其他额外测量配件。

软件经过精心设计,可通过图形和框图直观地进行参数设置。“参数向导”功能将引导您逐步进行调试工作,并获得交互式的帮助和注释支持。

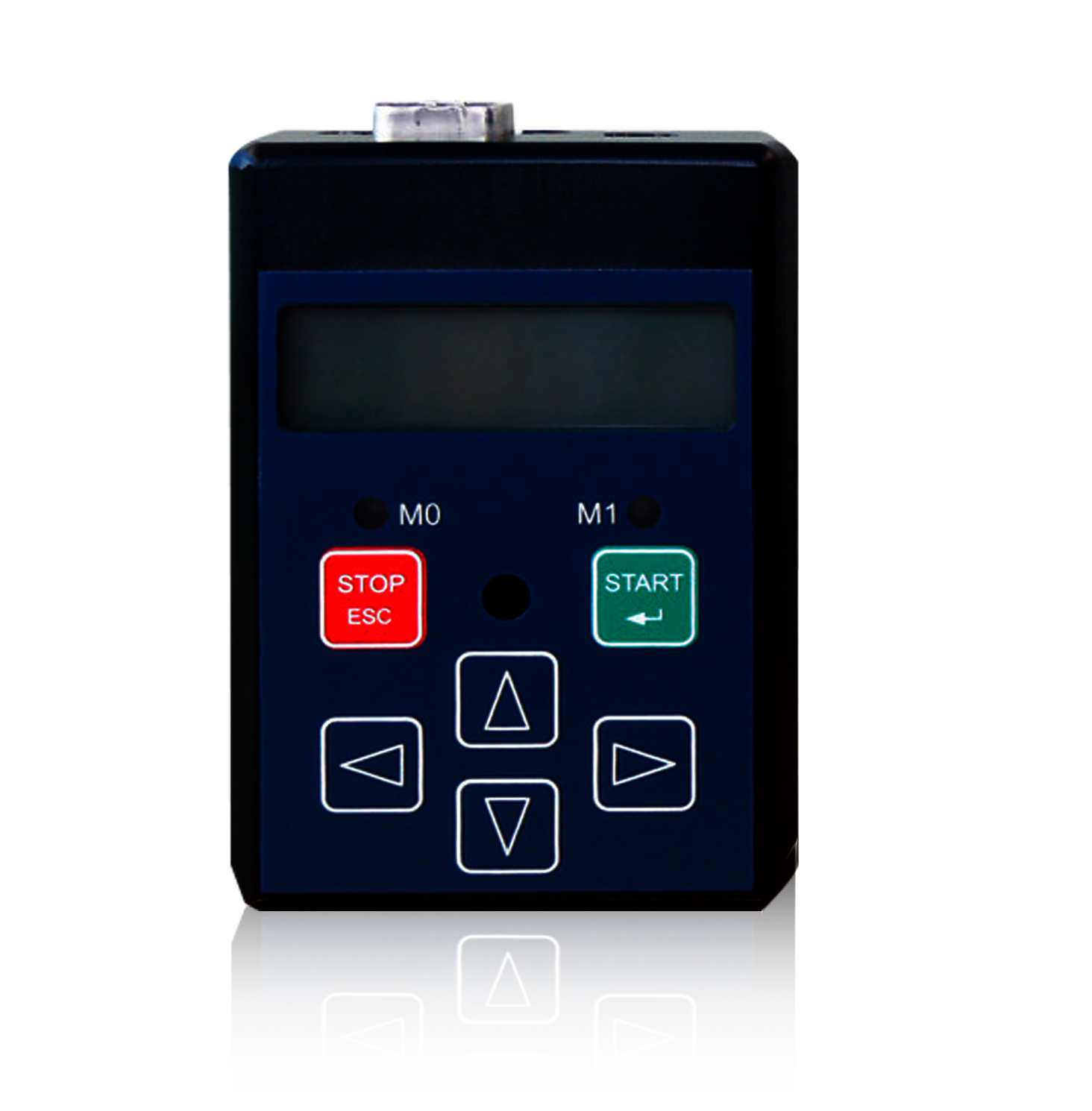

控制单元(可选)

LCD状态显示,用于显示操作数据:

  • 参数
  • 转速 目标值/实际值
  • 负荷指示器
  • 激活主轴
  • 错误报警



LED状态显示用于:

  • 运行就位
  • 键盘用于操作,主轴选择和参数设置

SD2S变频器技术规范

设备类型       额定功率1 额定电流 峰值电流/时间 最大输出电压1 H长xW宽xD高(mm) 重量 冷却
紧凑型设备-1 x 50 VAC电源
0362X40DA 330 VA 10 Arms 14 Arms/5 秒 3 x 45 VAC 249 x 70 x 188 2.5 kg 空气
紧凑型设备-1 x 110 ... 230 VAC电源
0362X40DC 1.5 kVA 10 Arms 14 Arms/5 秒 3 x 200 VAC 249 x 70 x 188 2.5 kg 空气
0362X40EC 1.5 kVA 10 Arms 28 Arms/2 秒 3 x 200 VAC 249 x 70 x 188 2.5 kg 空气
紧凑型设备-3 x 200 ... 230 VAC 电源
0362X41EC 3.8 kVA (6.9 kVA2) 20 Arms 28 Arms/5 秒 3 x 200 VAC 253 x 104 x 188 3.5 kg 空气
0362X41IC 3.8 kVA (6.9 kVA2) 20 Arms 56 Arms/2 秒 3 x 200 VAC 253 x 104 x 188 3.5 kg 空气
紧凑型设备-3 x 200 ... 480 VAC 电源
0362X40EF 4.3 kVA 7 Arms 28 Arms/5 秒 3 x 410 VAC 249 x 70 x 232 3.5 kg 空气
0362X41EF 9.7 kVA 14 Arms 28 Arms/5 秒 3 x 410 VAC 253 x 104 x 188 3.5 kg 空气
0362X41IF 9.7 kVA 14 Arms 56 Arms/2 秒 3 x 410 VAC 253 x 104 x 188 3.5 kg 空气
0362X49IF3) 9.7 kVA 14 Arms 56 Arms/0,4 秒 3 x 410 VAC 279 x 90 x 220 3.9 kg 空气
0362X45EF 15.9 kVA 23 Arms 28,3 Arms/5 秒 3 x 410 VAC 390 x 181 x 178 7.8 kg 空气
0362X45IF 20.8 kVA 30 Arms 56,6 Arms/2 秒 3 x 410 VAC 390 x 181 x 178 7.8 kg 空气
0362X46IF 24.2 kVA 35 Arms 56,6 Arms/5 秒 3 x 410 VAC 460 x 190 x 220 13.7 kg 空气
0362X46LF 30.5 kVA 44 Arms 70,7 Arms/5 秒 3 x 410 VAC 460 x 190 x 220 13.7 kg 空气
0362X48MF 55.4 kVA 80 Arms 113 Arms/5 秒 3 x 410 VAC 429 x 272 x 265 19 kg 空气
0362X48OF 55.4 kVA 80 Arms 113 Arms/5 秒 3 x 410 VAC 429 x 200 x 262 15 kg



X = 1: CAN-Bus总线
X = 2: EtherCAT和CAN-Bus总线
1)额定功率和最大输出电压,电源电压用斜体字显示
2) 用三相电源电压供电
3) NRTL认证

SD2S Light技术规范
不带用于测量系统的电机编码器接口,带CAN-Bus总线

设备类型 额定功率1 额定电流 峰值电流/时间 最大输出电压1 H长xW宽xD高(mm) 重量 冷却
紧凑型设备-1 x 110 ... 230 VAC电源电压
0362120DC 1,5 kVA 10 Aeff 14 Aeff/5 秒 3 x 200 VAC 249 x 70 x 188 2,5 kg 空气
0362120EC 1,5 kVA 10 Aeff 28 Aeff/2 秒 3 x 200 VAC 249 x 70 x 188 2,5 kg 空气
紧凑型设备-(3)1 x 110 ... 230 VAC电源电压
0362121EC 3,8 kVA (6,9 kVA2) 20 Aeff 28 Aeff/5 秒 3 x 200 VAC 253 x 104 x 188 3,5 kg 空气
0362121IC 3,8 kVA (6,9 kVA2) 20 Aeff 56 Aeff/2 秒 3 x 200 VAC 253 x 104 x 188 3,5 kg 空气
0362129EC3) 3,8 kVA (6,9 kVA2) 20 Aeff 28 Aeff/1 秒 3 x 200 VAC 279 x 90 x 220 3,9 kg 空气
紧凑型设备-3 x 200 ... 480 VAC电源电压
0362121EF 9,7 kVA 14 Aeff 28 Aeff/5 秒 3 x 410 VAC 253 x 104 x 188 3,5 kg 空气
0362121IF 9,7 kVA 14 Aeff 56 Aeff/2 秒 3 x 410 VAC 253 x 104 x 188 3,5 kg 空气



1) 额定功率和最大输出电压,电源电压用斜体字显示
2) 用三相电源电压供电
3) NRTL认证

适合SD2S的应用

  • 高速主轴是机床中的关键部件。只有以最佳方式操控,才能保证整机达到最好的加工精度、生产率和使用寿命。

  • 磨削应用在机床领域有着特殊的地位。例如,内圆磨削应用要求异步和同步主轴可以最高 250,000 rpm 的无传感器状态运行。

  • 对于修整技术的应用,主轴温度保持在较低水平是极其重要的,因为主轴中的温度升高会导致纵向增长,从而导致刀具位置的变化。

  • 小型 CAD / CAM 铣床用于各种领域,例如牙科实验室、珠宝或雕刻工作以及创建广告展示。

  • 高速切割主轴是分离微芯片(也称为晶圆切割)机器中的关键部件。

  • 在流体机械领域,可以通过提高系统速度或不使用齿轮箱,来不断提高系统的效率。

  • 剩余能源利用(废能利用)或机械储能领域的大量技术应用,基本上都需要使用高速电机/发电机。

  • 旋转雾化过程中,例如适用于生产奶粉或烟气处理环节,需要设备具有较高的圆周速度。因此,必须使用相对匹配的高速电机,而不是低速标准电机。

  • 并非所有制冷装置都必须安装变频器——毕竟,许多这些系统都以开/关模式运行,因此不需要功率/电源控制。

  • 多边形扫描仪基于特殊的光学元件和运作原理,用于如分拣机等设备中。到目前为止,制造商必须安装编码器才能在高速下,稳定的运行这些扫描仪。



  • 对于拧紧技术,高精度是必不可少的:如果螺栓需要以规定的扭矩被拧紧,则伺服放大器必须满足相应的要求。

  • 电路板是由电子行业不断增加的技术和商业需求决定的。电子元器件集成度的不断提高需要对PCB越来越复杂和精确的轮廓。

  • 电路板评分是由电子行业不断增加的技术和商业要求决定的。电子设备的普遍定价压力要求通过提高机器自动化来提高生产率。
