CNC 93.00

CNC 93.00 - 设定标准

CNC 93.00为PCB铣削成型的控制技术设定了新的标准。 我们运用了最先进的处理器技术和编程工具，以及面向未来应用的数据查询接口，从而满足了所有的数控操作需求。

我们超过40年的专业知识注入了CNC 93.00产品，从而使铣削应用可以更加人性化、更高效、更灵活的实现。

更易匹配

CNC 93.00的脚本为设备制造商提供了一个新的维度，可以更快速并更安全的设定设备所需功能和运行步骤。该程序结构清晰易懂，即使对此领域经验较少的技术人员而言，也可轻松进行操作。



避免废料，减少设备闲置时间

通过在第一次总体程序运行之前的预先计算和模拟分步程序，能及早发现错误和问题。这样可以有效避免生产中次品产生率，从而节省费用。在CNC 93.00中可准确的设定程序运行时间，此功能将助力铣削生产车间，做出最佳生产计划。

简单无误的操作

基于成功的CNC 82.00产品设计，CNC 93.00的用户界面操作也非常简单且直观，可大大缩短操作人员培训和入门时间。界面的高清晰度和易于使用的导航功能，也大大减少了输入错误。



工业4.0

借助SM IIoT平台，可通过其他通讯接口扩展CNC 93.00，其中包含 例如广泛的OPC UA 架构以及各类型的API接口。这意味着控制系统可以轻松的集成到工业4.0方案中，并且在未来也能顺利应对铣削设备的扩展需求。

能源效率和性能

CNC 93.00拥有先进模块化硬件体系，可实现具有高动态和精确的设备驱动，不仅可满足产品高质量的需求，更可应对狭小生产空间的需求。为了降低能耗，所有伺服放大器和变频器均通过中央供电单元的直流总线供电。通过这些优点，我们的产品可以有效减少您的成本，也降低了生产空间的要求。

CNC 93.00 – 面向未来

无论是现在还是将来，铣削设备对高精度、高性能的控制器的需求都将不断提升。来自PCB电路板铣削设备控制领域的全球市场领导者西伯麦亚的CNC 93.00产品，将始终为此技术需求，给出完美解决方案。



SM IIoT Connect

在CNC 95.00/CNC 93.00中，OPC UA接口始终可以呈现最前沿且灵活的解决方案。

SM IIOT Connect 提供了生产中所有重要参数的清晰概览，还通过使用标准化的 OPC UA接口，实现CNC 95.00/CNC 93.00的自动化。

SM IIoT Connect

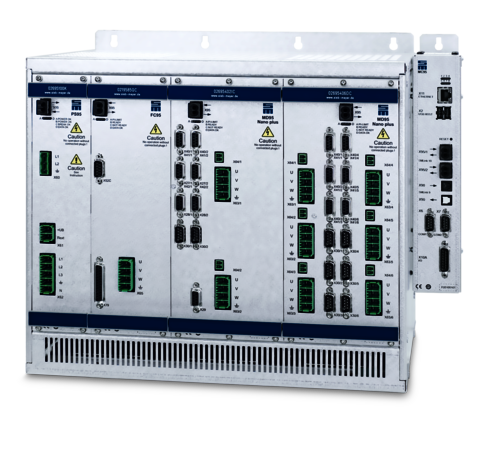

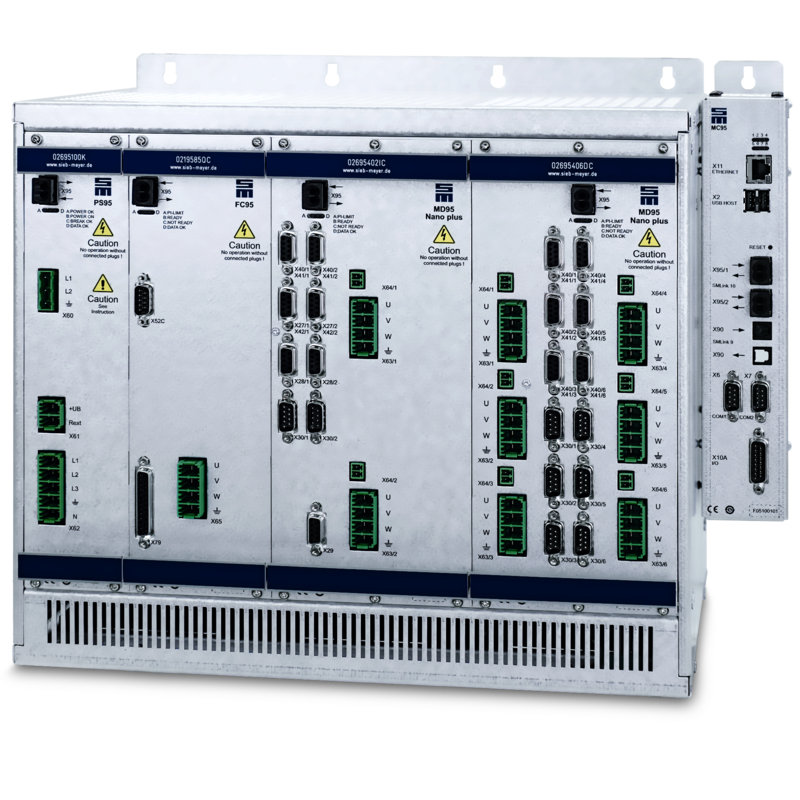

技术详情

MC93运动控制器

  • CPU:英特尔四核 Intel® Quad-Core™
  • SDRAM: 4 GB DDR3
  • 闪存Flash: 4GB
  • 2个USB端口主机
  • 1个COM接口
  • 与PC的接口: 以太网
  • 2 x 通过光纤电缆(120 Mbit/s)的数字总线连接到驱动器MD95、FC95
  • 1x通过光纤电缆(12 Mbit/s)的数字总线连接到I/O系统82.06



伺服放大器MD95 Nano，带有通过PS95的中央电源

  • 电源输入电压：3 x 230 VAC 至 250 VAC
  • 额定电流 IN: 4,2 Aeff 至 32 Aeff
  • 峰值电流 IS: 14 Aeff 至 57 Aeff
  • 单、双、四重和六重版本，用于旋转和线性交流伺服电机
  • 通过增量编码器，绝对编码器或线性测量系统的高效评估 TTL
  • 数字总线通过光纤电缆(120 MBit)连接MC95



变频器FC95，带有通过PS95的中央电源

异步主轴:

  • 额定功率：6 kVA 至 15 kVA
  • 电源输入电压：3 x 230/250 VAC, 50/60 Hz
  • 额定电流 IN: 21 Aeff 至 35 Aeff
  • 峰值电流 IS: 42 Aeff 至 71 Aeff
  • 输出频率 f: 最高 5,834 Hz
  • 用于转速传感器或无传感器运行的高效评估
  • 数字总线通过光纤电缆(120 Mbit/s)连接MC95



分散式I/O系统84.06

  • 直流电源：+24 V
  • 输入和输出：每个最多768个
  • 输入：+24 V（高活性
  • 输出：+24 V，350 mA /防短路
  • 通过光纤电缆（12 Mbit/s）的数据传输/ CRC监控
  • 串行接口用于接入 外部PLC
  • PD-Box带有集成接口，用于刀具测量和刀具测试
CNC 93.00

SIEB & MEYER CNC 8x.00 和 CNC 9x.00对⽐



 CNC 8x.00
(发布时间2005年)		CNC 9x.00
(发布时间2018年)		注释
CPU处理器Coldfire MCF英特尔AtomCNC 8x.00芯⽚的选择基于20年前的架构。因此CNC 8x.00 功能只能保持原状。⽆法进⾏调整。 该处理器已不再市场上销售。SIEB & MEYER 拥有⼤量库存，但数量最终是有
限的。且必须保留⼀定数量的安全库存，以⽤于售后⽬的。
主频220 MHz4x1.9 GHzCNC 9x.00更出⾊
主内存16 MB RAM, 2 MB DPRAM4 GB DDR3 SDRAM, 4 GB eMMC FLASHCNC 9x.00更出⾊
操作简便性加⼯程序图形可视化。
直观且对⽤⼾友好的操作界⾯，易于使⽤和学习。		经过改进的更加快速的加⼯程序图形可视化。更直观且对⽤⼾更加友好的UI操作界⾯，更易于使⽤和学习。
OEM可以根据⼯艺要求轻松实现界⾯的个性化定制。		两者的操作模式和指令使⽤完全保持了⼀致性。
CNC9x.00的⽤⼾界⾯更加友好, 特别是对终端 客⼾的定制化更加简单且更有优势。
兼容性和可扩展性主控软件和汇编Sequence编程。
⾮标准模块化编程已达上限。		通过脚本编程实现功能模块化，⽀持未来的技术升级CNC 9x.00更出⾊
拼版模式单轴拼版多轴拼版CNC 9x.00更出⾊
通信接⼝协议基于SMDDE协议 (SIEB & MEYER ⾃有协议）SM IIoT Connect 为软件标配。
可⽤OPC UA 服务器，⽀持⼯业 4.0 标准。		CNC 9x.00更出⾊
应⽤场景传统加⼯，⼩中批量⽣产，稳定的⽣产环境⼤规模智能化⽣产，专为现代⼯⼚量⾝定制CNC 9x.00更出⾊
⽣产率标准6轴机以及最多⽀持6个轴的6轴独⽴机型⽀持8/10/12轴DWS机器，预留了兼容更多轴的可能性CNC 9x.00更出⾊
⾃动化汇编Sequence编程, SMDDE由OEM脚本编程和标准OPC UA协议进⾏更快的⼯艺流程适配CNC 9x.00更出⾊
质量管理后续⽇志分析评估数据丰富的PDL数据记录⽂件CNC 9x.00更出⾊
数据分析有限的内存资源⽀持存储显著更多的相机CCD数据和 SLM 测量表⾯数据CNC 9x.00更出⾊
Production Issues (⽣产问
题)		后续补孔⽂件，功能少且受限通过 PIT (⽣产问题列表) 功能，以及持续的加⼯数据采集，操
作员可以轻松继续加⼯和补孔		CNC 9x.00更出⾊
操作界⾯功能直观固定的⽤⼾操作界⾯⽤⼾界⾯可根据客⼾需求进⾏个性化定制CNC 9x.00更出⾊

适合CNC 93.00的应用

  • 电路板是由电子行业不断增加的技术和商业需求决定的。电子元器件集成度的不断提高需要对PCB越来越复杂和精确的轮廓。

    PCB铣削

新闻

CNC 93.00

独立刀库刀具寿命节省成本

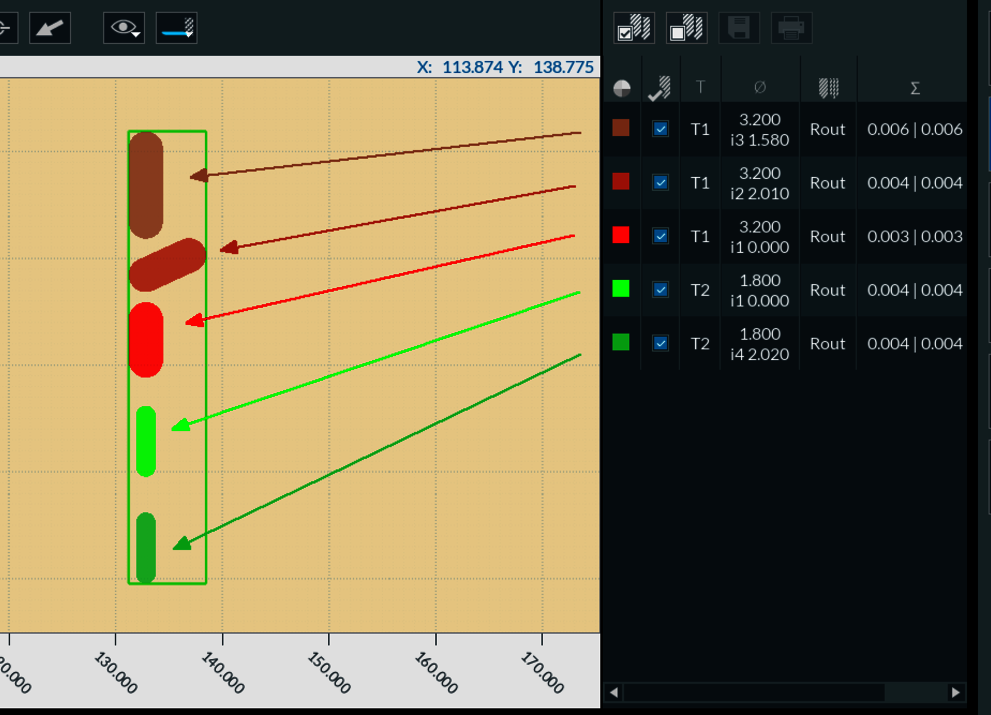

昂贵的刀具可以得到更有效的利用。SIEB & MEYER CNC 9x.00的 “独立刀库刀具寿命管理 ”功能可最大限度地利用每个刀库中刀具的寿命。这样可以节省刀具成本。

了解更多
CNC 93.00

程序仿真技术促进无故障生产

SIEB & MEYER CNC 9x.00通过 “执行命令仿真”(Simulation of execution order)功能对生产程序进行仿真执行，提供生产预览。该功能的优点是在生产前识别程序结构中可能存在的错误源，避免因错误生产造成的成本损失。

了解更多
CNC 93.00

体验更高级别的路由应用!

这一先进的 CNC 解决方案提供了可自定义的选项以及令人印象深刻的成本优化。在不断发展的行业中，这是一种面向未来的解决方案。

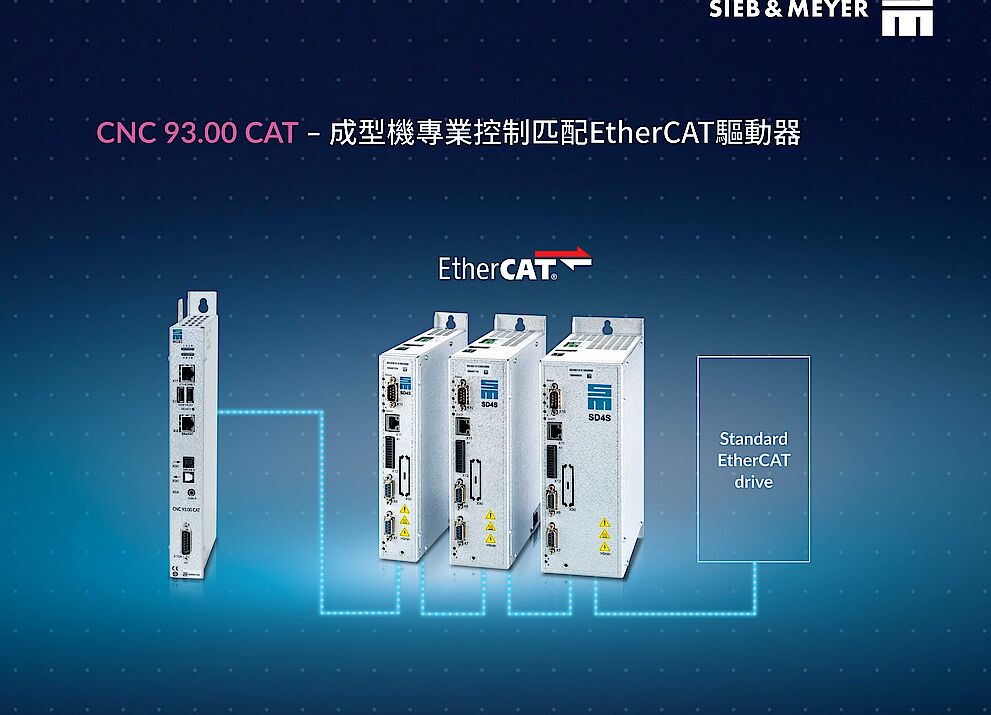

CNC 93.00 CAT 结合了 CNC 93.00 成熟、强大的软件和处理器技术，并配备了用于伺服驱动器和变频器的 EtherCAT…
