SD2S-FPAM变频器

最高转速,最低的电机发热和最佳性能控制 – 始终实时操控:产品的技术基础,是将受调控的中间电路与已建立的脉冲幅度调制(PAM)结合使用 – 因此,即使在最高转速下,也不再需要额外的电抗器。

基于此技术,西伯麦亚研发了两种极其耐用且无需传感器的控制方法: 用于异步电动机的U / f-PAM和用于同步电动机的FPAM。在产品应用领域中,如果出现非常特殊的应用需求,就需要用户与西伯麦亚之间的密切配合和沟通。在一些特定应用领域,如需要针对测试多种发动机的试验台,就不适合使用。

亮点一瞥

输出频率高达8,000 Hz

  • 功能:通过PAM技术优化了系统动态、效率和灵活性等方面

  • 优势:在实际应用中几乎没有速度限制,同时具有最佳的控制动力学和系统的整体效率

  • 好处:较低的初始成本,可以开发新的应用领域

同步和异步电机的无传感器控制

  • 功能:同步电机(FPAM)的控制基于电机的精确角度EMF测量。经过长期验证的具有V / f特性的运行模式用于异步电机

  • 优势:不需昂贵的转速传感器。可以从同步电机到异步电机灵活切换

  • 好处:节省成本,易于调试

不需电动机扼流圈或LC滤波器

  • 功能:PAM技术可实现最低的开关频率,并显著降低电机的绝缘负载和辐射干扰(EMC)

  • 优势:不需其他过滤器元件或电机电抗器

  • 好处:降低系统成本,易于调试

设备拓扑

超级速度

SD2S-FPAM的现有标准版本,还可用作客户定制设备版本的技术基础,从而使客户可以获得针对其应用量身定制的最佳解决方案。



定制解决方案

技术详情

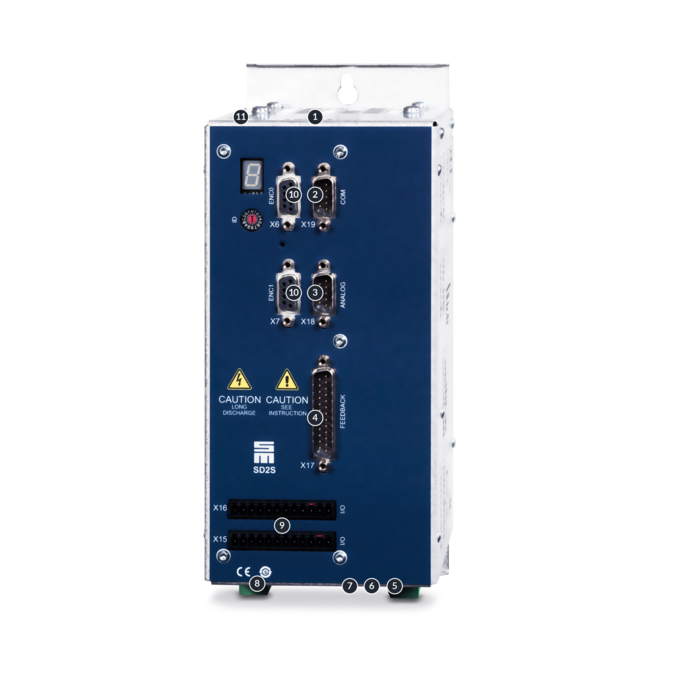

SD2S-FPAM的接口

  1. USB接口,参数化,诊断和操作
  2. RS232 / CAN接口
  3. 2个模拟设定值接口:+/- 10 V;
    2个模拟输出:0-10 V
  4. 通用电机编码器接口:
    霍尔传感器,线性霍尔传感器,场板,NAMUR传感器(脉冲发生器),Sin / Cos编码器
  5. 电机连接
  6. 可选:EtherCAT(CoE)
  7. SERVOLINK 4- 通过光纤PROFIBUS适配器进行
  8. 电源供给
  9. 9个数字输入和5个数字输出
  10. 2个TTL编码器输入和输出
  11. 集成安全性: 启动锁到达类别4- 根据N 13849-1:2008-12, EN 62061:2008-04 und EN 61508:2002-11;安全等级SIL3


通过网关的PROFIBUS和PROFINET

驱动和安全功能

FPAM
V/f PAM
HS-Block
LI
STO

调试和参数化软件:drivemaster2

示波器功能可通过驱动设置工具优化机器中的电机,无需其他额外测量配件。

软件经过精心设计,可通过图形和框图直观地进行参数设置。“参数向导”功能将引导您逐步进行调试工作,并获得交互式的帮助和注释支持。

控制单元(可选)

LCD状态显示,用于显示操作数据:

  • 参数
  • 转速 目标值/实际值
  • 负荷指示器
  • 激活主轴
  • 错误报警


LED状态显示用于:

  • 运行就位
  • 键盘用于操作,主轴选择和参数设置

SD2S-FPAM技术规范

设备类型 额定功率1 额定电流 峰值电流/时间 最大输出电压1 H长xW宽xD高(mm) 重量 冷却
紧凑型设备-1 x 110 ... 230 VAC电源电压
0362X42DC 1.5 kVA 10 Arms 14 Arms/2 s 3 x 200 VAC 280 x 75 x 230 3 kg 空气
紧凑型设备-1(3)x 110 ... 230 VAC电源电压
0362X42EC 3.8 kVA 10 Arms 28 Arms/2 s 3 x 200 VAC 253 x 104 x 188 4 kg 空气



X = 1: CAN-Bus总线
X = 2: EtherCAT和CAN-Bus总线
1) 额定功率和最大输出电压,电源电压用斜体字显示
