伺服放大器SD2B plus

SD2B plus伺服放大器不仅允许转速高达120,000 rpm的低压异步和同步电动机实现无传感器运行,而且还可以通过TTL编码器进行基于传感器的控制。

电机可以从速度零开始,进行速度或转矩的控制。标准集成了“Safe Torque Off安全转矩关闭”(STO)安全功能,因此可以满足对设备持续增长的安全性的需求,并且更经济和高效。

得益于 NRTL/CSA 认证, 用户无需额外批准, 即可将设备集成到美国市场的系统中。

亮点一瞥

  • 主从操作

    功能:使用TTL编码器的输入和输出,可同步多个SD2B plus

    优势:无需外部控制组件,即可对多个SD2B plus变频器进行独立的高精度同步

    好处:降低系统成本

  • 集成逻辑电源

    功能:NRTL/CSA 认证

    优势:更容易集成到北美市场的机器中

    好处:降低成本,因为不需要额外的批准。

  • 通过USB进行参数设置

    功能:逻辑供电通过USB接口

    优势:可以通过USB接口进行参数设置,而无需供电,因此可以在设备外部轻松的进行预先配置和设置

    好处:降低流程成本

小空间-大智慧

SD2B plus的IP20外壳仅25毫米高。特别紧凑的产品结构设计,可实现针对设备的简单且灵活的集成。除了两个TTL编码器输入和输出外,还有五个数字输入/输出,一个模拟设定值规范和一个USB接口,可轻松进行参数设置。所有控制流程也可以通过标准的串行总线(CAN或RS232)连接来显示。

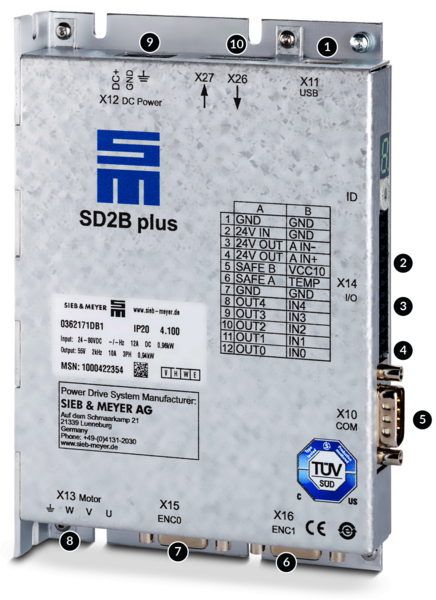

SD2B plus的接口

  1. USB连接,参数化,诊断和操作
  2. 模拟设定值接口+/- 10 V
  3. 集成安全性: 启动锁到达类别4- 根据N 13849-1:2008-12, EN 62061:2008-04 und EN 61508:2002-11;安全等级SIL3
  4. 5个数字输入和5个数字输出
  5. RS232 / CAN接口
  6. 2个TTL编码器输入和输出
  7. 通过 NRTL/CSA 认证
  8. 电机连接
  9. 直流电源
  10. SERVOLINK

驱动和安全功能

SVC
U/f PWM
HSPWM
Servo
LI
STO

调试和参数化软件:drivemaster2

示波器功能可通过驱动设置工具优化机器中的电机,无需其他额外测量配件。

软件经过精心设计,可通过图形和框图直观地进行参数设置。“参数向导”功能将引导您逐步进行调试工作,并获得交互式的帮助和注释支持。

SD2B plus技术规范

设备类型  额定功率1) 额定电流 峰值电流/时间 最大输出电压1) H长xW宽xD高(mm) 重量 冷却
外壳设备(SD2B plus)-1 x 24 ... 48 VDC电源电压
0362171DA1x 2) 740 VA 13 Aeff 15,8 Aeff/10 秒 3 x 33 VAC 165 x 120 x 25 0,55 kg 空气
外壳设备(SD2B plus)-1 x 24 ... 80 VDC电源电压
0362171DB1x 2) 940 VA 10 Aeff 12 Aeff/10 秒 3 x 55 VAC 165 x 120 x 25 0,55 kg 空气


1) 额定功率和最大输出电压,电源电压用斜体字显示
2) NRTL/CSA认证

适合SD2B plus的应用

  • 高速主轴是机床中的关键部件。只有以最佳方式操控,才能保证整机达到最好的加工精度、生产率和使用寿命。

  • 对于修整技术的应用,主轴温度保持在较低水平是极其重要的,因为主轴中的温度升高会导致纵向增长,从而导致刀具位置的变化。

  • 小型 CAD / CAM 铣床用于各种领域,例如牙科实验室、珠宝或雕刻工作以及创建广告展示。

  • 多边形扫描仪基于特殊的光学元件和运作原理,用于如分拣机等设备中。到目前为止,制造商必须安装编码器才能在高速下,稳定的运行这些扫描仪。



联系西伯麦亚

伺服放大器SD2B plus

SD2B plus伺服放大器不仅允许转速高达120,000 rpm的低压异步和同步电动机实现无传感器运行,而且还可以通过TTL编码器进行基于传感器的控制。

电机可以从速度零开始,进行速度或转矩的控制。标准集成了“Safe Torque Off安全转矩关闭”(STO)安全功能,因此可以满足对设备持续增长的安全性的需求,并且更经济和高效。

得益于 NRTL/CSA 认证, 用户无需额外批准, 即可将设备集成到美国市场的系统中。

亮点一瞥

主从操作

  • 功能:  使用TTL编码器的输入和输出,可同步多个SD2B plus

  • 优势:  无需外部控制组件,即可对多个SD2B plus变频器进行独立的高精度同步

  • 好处:  降低系统成本



集成逻辑电源

  • 功能:  NRTL/CSA 认证

  • 优势:  更容易集成到北美市场的机器中

  • 好处:  降低成本,因为不需要额外的批准。



通过USB进行参数设置

  • 功能:  逻辑供电通过USB接口

  • 优势:  可以通过USB接口进行参数设置,而无需供电,因此可以在设备外部轻松的进行预先配置和设置

  • 好处:  降低流程成本



小空间-大智慧

SD2B plus的IP20外壳仅25毫米高。特别紧凑的产品结构设计,可实现针对设备的简单且灵活的集成。除了两个TTL编码器输入和输出外,还有五个数字输入/输出,一个模拟设定值规范和一个USB接口,可轻松进行参数设置。所有控制流程也可以通过标准的串行总线(CAN或RS232)连接来显示。

SD2B plus的接口

  1. USB连接,参数化,诊断和操作
  2. 模拟设定值接口+/- 10 V
  3. 集成安全性: 启动锁到达类别4- 根据N 13849-1:2008-12, EN 62061:2008-04 und EN 61508:2002-11;安全等级SIL3
  4. 5个数字输入和5个数字输出
  5. RS232 / CAN接口
  6. 2个TTL编码器输入和输出
  7. 通过 NRTL/CSA 认证
  8. 电机连接
  9. 直流电源
  10. SERVOLINK

驱动和安全功能

SVC
U/f PWM
HSPWM
Servo
LI
STO

调试和参数化软件:drivemaster2

示波器功能可通过驱动设置工具优化机器中的电机,无需其他额外测量配件。

软件经过精心设计,可通过图形和框图直观地进行参数设置。“参数向导”功能将引导您逐步进行调试工作,并获得交互式的帮助和注释支持。

SD2B plus技术规范

设备类型  额定功率1) 额定电流 峰值电流/时间 最大输出电压1) H长xW宽xD高(mm) 重量 冷却
外壳设备(SD2B plus)-1 x 24 ... 48 VDC电源电压
0362171DA1x 2) 740 VA 13 Aeff 15,8 Aeff/10 秒 3 x 33 VAC 165 x 120 x 25 0,55 kg 空气
外壳设备(SD2B plus)-1 x 24 ... 80 VDC电源电压
0362171DB1x 2) 940 VA 10 Aeff 12 Aeff/10 秒 3 x 55 VAC 165 x 120 x 25 0,55 kg 空气


1) 额定功率和最大输出电压,电源电压用斜体字显示
2) NRTL/CSA认证

适合SD2B plus的应用

  • 高速主轴是机床中的关键部件。只有以最佳方式操控,才能保证整机达到最好的加工精度、生产率和使用寿命。

  • 对于修整技术的应用,主轴温度保持在较低水平是极其重要的,因为主轴中的温度升高会导致纵向增长,从而导致刀具位置的变化。

  • 小型 CAD / CAM 铣床用于各种领域,例如牙科实验室、珠宝或雕刻工作以及创建广告展示。

  • 多边形扫描仪基于特殊的光学元件和运作原理,用于如分拣机等设备中。到目前为止,制造商必须安装编码器才能在高速下,稳定的运行这些扫描仪。
