CNC 82.00

CNC 82.00

CNC 82.00 - 应用于铣削加工设备

CNC 82.00产品完美的满足了针对PCB电路板铣削加工设备的先进控制技术所提出的全方位要求。

产品所拥有的顶级控制系统和相关的高性能软件及硬件，可为您的铣削设备在生产中提供最佳的加工准确性，最高的生产率和最大化的可用性。CNC 82.00产品的操控系统基于WINDOWS®，操作更直观易学。

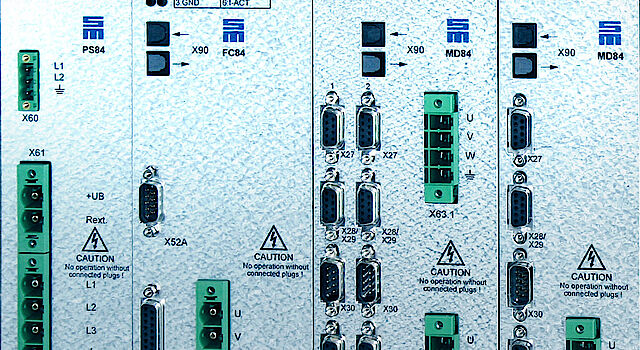

通过数字驱动电子设备，实现最佳运行状态

CNC 82.00产品的驱动电子设备针对钻孔设备进行了多方面优化，包括节能中央电源PS84、用于钻孔主轴的变频器FC84和带有点位控制的数字伺服放大器MD84 Nano，可非常精准快速的进行轴定位。

变频器FC84，用于同步和异步主轴电机，可确保最佳转矩、极短的斜坡时间以及最小的电机发热量。所有驱动模块通过数字SERVOLINK总线，轻松连接到MC82运动控制器。

通过独立实时运动控制器，实现高可靠性

使用我们的MC82产品，可以完全消除实践中已知的基于电脑保护系统的实时问题。PC电脑被用作数据接口及可视化操作，它通过标准的EHERNET接口与MC82运动控制器进行通信。

CNC82.00产品还提供了类似于PLC的集成顺序控制，用于实现最重要的设备功能。连接上西伯麦亚新款分散式I/O系统84.06 – 也可通过光纤电缆 – 将大幅度节省时间和费用。



快速准确的执行复杂的铣削程序

西伯麦亚超过35年关于PCB电路板钻孔的专业知识，充分的融入了CNC 82.00产品的软件和硬件开发之中。在工业实践中，我们经过无数次测试优化而得到的算法和功能，可确保我们的产品实现最佳生产效率以及最高加工精度。

无论是针对表面检测、深度控制钻孔、图形显示、Mapping映射、龙门架或复杂道具的管理和控制，还是同步主轴的操作或更多的操作功能，CNC 82.00产品都可实现。

远大于单个组件

通过CNC 82.00产品的软件和硬件完美协作，可有效避免易错接口。西伯麦亚在产品研发阶段，将CNC 82.00产品的所有组件在非常接近于生产条件的模拟情况下，进行了充分的测试验证。针对铣削设备的控制和驱动技术，从方案设计阶段到最终实施，我们经验丰富的系统工程师将全程为您提供最专业的支持。西伯麦亚的专业服务和应用工程师团队，可在全球范围内，为您进行设备初始调试和后续支持等服务。

SM IIoT Connect

在CNC 84.00/CNC 82.00 中，OPC UA接口始终可以呈现最前沿且灵活的解决方案。

SM IIOT Connect 提供了生产中所有重要参数的清晰概览，还通过使用标准化的 OPC UA接口，实现CNC 84.00/CNC 82.00的自动化。

SM IIoT Connect

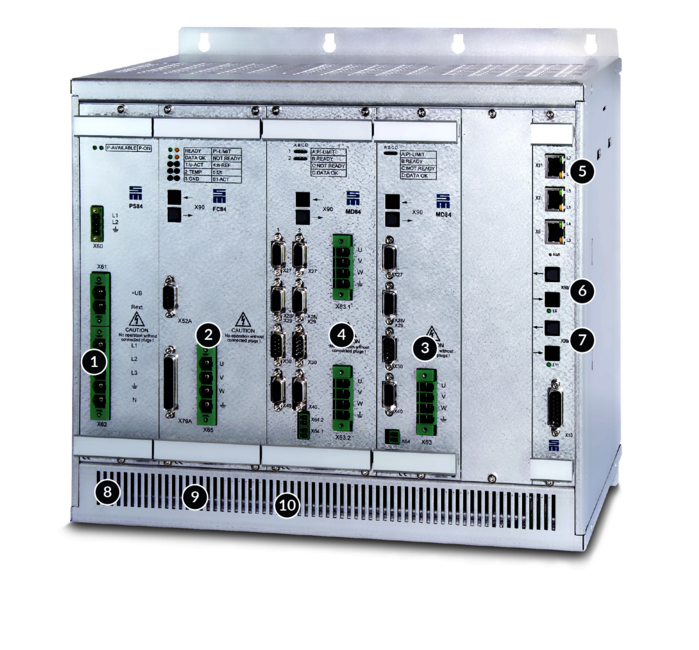

CNC 82.00的接口

  1. 电源供给
  2. 主轴转速高达500.000/min
  3. x和y驱动器
  4. Z驱动器
  5. PC电脑
  6. 内部总线系统SERVOLINK
  7. I/O系统 84.06
  8. 中央电源PS84
  9. 变频器FC84-用于同步和异步主轴
  10. 伺服放大器MD84纳米在x轴和y轴
  11. 2通道伺服放大器MD84 Nano- 用于Z轴
  12. 运动控制器MC82- 用于定位和插补路径规划

调试和参数设定软件：参数编辑器

参数编辑器是参数设定和优化的强大工具，应用既简单又有针对性。

OSCAR是用于优化设备运行的辅助程序。借助图形显示，可单独设定每个轴的速度、加速度和运行特性。

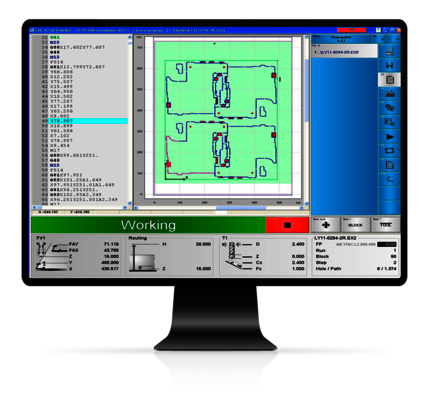

图形程序显示：铣削程序中使用了图形显示功能，可以立刻发现程序设定之中的错误，并通过程序编辑器进行纠正。

技术规范CNC 82.00

MC82运动控制器

  • 通过以太网接口与PC连接
  • 数字总线通过光纤电缆连接驱动器
  • 数字总线通过光纤电缆连接到I/O-系统 84.06



伺服放大器MD84 Nano 带电源PS84

  • 电源输入电压3 x 230 VAC 至250 VAC
  • 单轴和双轴版本，用于旋转和线性交流伺服电机
  • 通过增量编码器，绝对编码器或线性测量系统的高效评估
  • 数字总线通过光纤电缆连接MC82
  • 额定电流IN: 8,5 Aeff至 32 Aeff
  • 峰值电流IS: 23 Aeff至113 Aeff



变频器FC84带中央电源PS84

异步主轴：

  • 转速传感器或无传感器运行的评估
  • 额定功率: 6kVA 至 15kVA
  • 电源输入电压: 3 x 230/250 VAC, 50/60 Hz
  • 额定电流 IN: 15 Aeff 至 29 Aeff
  • 峰值电流 IS: 22 Aeff 至 44 Aeff



同步主轴：

  • 霍尔传感器评估
  • 额定功率: 2x 1,2 kVA
  • 电源输入电压: 3 x 230/250 VAC, 50/60 Hz
  • 额定电流 IN: 8 Aeff
  • 峰值电流 IS: 14 Aeff



分散式I/O系统84.06

  • +24V 直流电源
  • 最高到500个输入和500个输出
  • 输入: +24 V (高活性)
  • 输出: +24 V，350 mA
  • 数据传输CRC监控
  • 串行接口用于接入 外部PLC
  • PD-Box带有集成接口，用于刀具测量和刀具测试

适合CNC 82.00的应用

  • 电路板是由电子行业不断增加的技术和商业需求决定的。电子元器件集成度的不断提高需要对PCB越来越复杂和精确的轮廓。

    PCB铣削

联系西伯麦亚

Captcha image
[Translate to Chinesisch:] [Translate to Englisch:] CNC 82.00

CNC 82.00

CNC 82.00 - 应用于铣削加工设备

CNC 82.00产品完美的满足了针对PCB电路板铣削加工设备的先进控制技术所提出的全方位要求。

产品所拥有的顶级控制系统和相关的高性能软件及硬件，可为您的铣削设备在生产中提供最佳的加工准确性，最高的生产率和最大化的可用性。CNC 82.00产品的操控系统基于WINDOWS®，操作更直观易学。

通过数字驱动电子设备，实现最佳运行状态

CNC 82.00产品完美的满足了针对PCB电路板铣削加工设备的先进控制技术所提出的全方位要求。


产品所拥有的顶级控制系统和相关的高性能软件及硬件，可为您的铣削设备在生产中提供最佳的加工准确性，最高的生产率和最大化的可用性。CNC 82.00产品的操控系统基于WINDOWS®，操作更直观易学。

通过数字驱动电子设备，实现最佳运行状态

CNC 82.00产品的驱动电子设备针对钻孔设备进行了多方面优化，包括节能中央电源PS84、用于钻孔主轴的变频器FC84和带有点位控制的数字伺服放大器MD84 Nano，可非常精准快速的进行轴定位。

变频器FC84，用于同步和异步主轴电机，可确保最佳转矩、极短的斜坡时间以及最小的电机发热量。所有驱动模块通过数字SERVOLINK总线，轻松连接到MC82运动控制器。

快速准确的执行复杂的铣削程序

西伯麦亚超过35年关于PCB电路板钻孔的专业知识，充分的融入了CNC 82.00产品的软件和硬件开发之中。在工业实践中，我们经过无数次测试优化而得到的算法和功能，可确保我们的产品实现最佳生产效率以及最高加工精度。

无论是针对表面检测、深度控制钻孔、图形显示、Mapping映射、龙门架或复杂道具的管理和控制，还是同步主轴的操作或更多的操作功能，CNC 82.00产品都可实现。

远大于单个组件

通过CNC 82.00产品的软件和硬件完美协作，可有效避免易错接口。西伯麦亚在产品研发阶段，将CNC 82.00产品的所有组件在非常接近于生产条件的模拟情况下，进行了充分的测试验证。针对铣削设备的控制和驱动技术，从方案设计阶段到最终实施，我们经验丰富的系统工程师将全程为您提供最专业的支持。西伯麦亚的专业服务和应用工程师团队，可在全球范围内，为您进行设备初始调试和后续支持等服务。

SM IIoT Connect

[Translate to Chinesisch:] [Translate to Englisch:] CNC 95.00

在CNC 84.00/CNC 82.00 中，OPC UA接口始终可以呈现最前沿且灵活的解决方案。

SM IIOT Connect 提供了生产中所有重要参数的清晰概览，还通过使用标准化的 OPC UA接口，实现CNC 84.00/CNC 82.00的自动化。

CNC 82.00的接口

[Translate to Chinesisch:] [Translate to Englisch:] CNC 84.00
  1. 电源供给
  2. 主轴转速高达500.000/min
  3. x和y驱动器
  4. Z驱动器
  5. PC电脑
  6. 内部总线系统SERVOLINK
  7. I/O系统 84.06
  8. 中央电源PS84
  9. 变频器FC84-用于同步和异步主轴
  10. 伺服放大器MD84纳米在x轴和y轴
  11. 2通道伺服放大器MD84 Nano- 用于Z轴
  12. 运动控制器MC82- 用于定位和插补路径规划

调试和参数设定软件：参数编辑器

参数编辑器是参数设定和优化的强大工具，应用既简单又有针对性。

OSCAR是用于优化设备运行的辅助程序。借助图形显示，可单独设定每个轴的速度、加速度和运行特性。

图形程序显示：铣削程序中使用了图形显示功能，可以立刻发现程序设定之中的错误，并通过程序编辑器进行纠正。

技术规范CNC 82.00

MC82运动控制器

•  通过以太网接口与PC连接
•  数字总线通过光纤电缆连接驱动器
•  数字总线通过光纤电缆连接到I/O-系统 84.06

伺服放大器MD84 Nano 带电源PS84

•  电源输入电压3 x 230 VAC 至250 VAC
•  单轴和双轴版本，用于旋转和线性交流伺服电机
•  通过增量编码器，绝对编码器或线性测量系统的高效评估
•  数字总线通过光纤电缆连接MC82
•  额定电流IN: 8,5 Aeff至 32 Aeff
•  峰值电流IS: 23 Aeff至113 Aeff

变频器FC84带中央电源PS84

异步主轴:

•  转速传感器或无传感器运行的评估
•  额定功率: 6kVA 至 15kVA
•  电源输入电压: 3 x 230/250 VAC, 50/60 Hz
•  额定电流 IN: 15 Aeff 至 29 Aeff
•  峰值电流 IS: 22 Aeff 至 44 Aeff

同步主轴:

•  霍尔传感器评估
•  额定功率: 2x 1,2 kVA
•  电源输入电压: 3 x 230/250 VAC, 50/60 Hz
•  额定电流 IN: 8 Aeff
•  峰值电流 IS: 14 Aeff

分散式I/O系统84.06

•  +24V 直流电源
•  最高到500个输入和500个输出
•  输入: +24 V (高活性)
•  输出: +24 V，350 mA
•  数据传输CRC监控
•  串行接口用于接入 外部PLC
•  PD-Box带有集成接口，用于刀具测量和刀具测试

适合CNC 82.00的应用

  • 电路板是由电子行业不断增加的技术和商业需求决定的。电子元器件集成度的不断提高需要对PCB越来越复杂和精确的轮廓。

    PCB铣削
