CNC 84.00

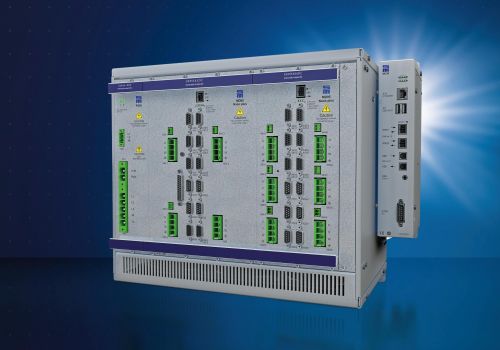

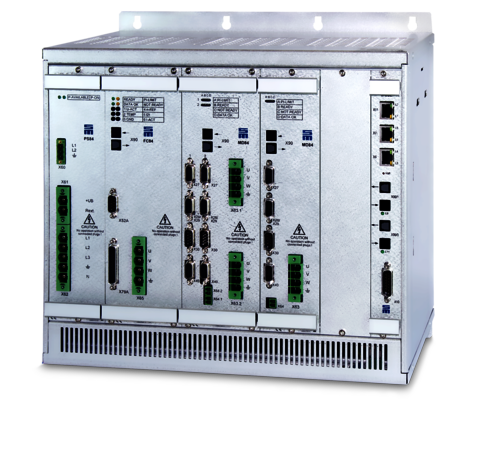

CNC 84.00 - 应用于钻孔设备的顶级技术

CNC 84.00产品完美的满足了针对PCB电路板钻孔设备的先进控制技术所提出的全方位要求。

产品所拥有的顶级控制系统和相关的高性能软件及硬件,可为您的钻孔设备在生产中提供最佳的加工准确性,最高的生产率和最大化的可用性。CNC 84.00产品的操控系统基于WINDOWS®,操作更直观易学。

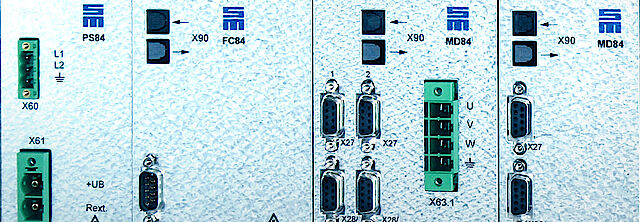

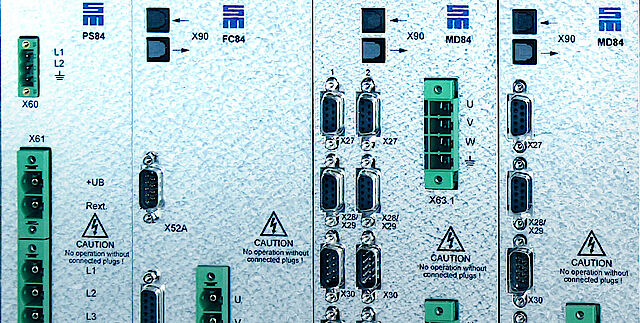

通过数字驱动电子设备,实现最佳运行状态

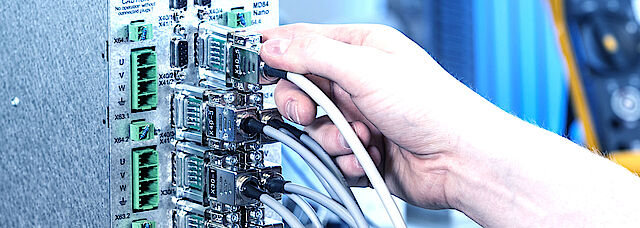

CNC 84.00产品的驱动电子设备,针对钻孔设备进行了多方面优化,包括节能中央电源PS84、用于钻孔主轴的变频器FC84和带有点位控制的数字伺服放大器MD84 Nano,可非常精准快速的进行轴定位。

变频器FC84,用于同步和异步主轴电机,可确保最佳转矩、极短的斜坡时间以及最小的电机发热量。所有驱动模块通过数字SERVOLINK总线,轻松连接到MC84运动控制器。

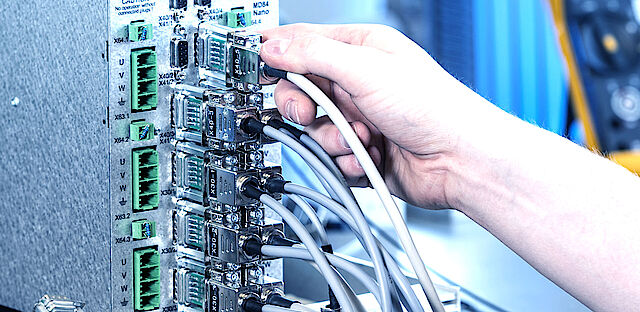

通过独立实时运动控制器,实现高可靠性

使用我们的MC84产品,可以完全消除实践中已知的基于电脑保护系统的实时问题。PC电脑被用作数据接口及可视化操作,它通过标准的EHERNET接口与MC84运动控制器进行通信。CNC 84.00产品还提供了类似于PLC的集成顺序控制,用于实现最重要的设备功能。连接上西伯麦亚新款分散式I/O系统84.06 – 也可通过光纤电缆 – 将大幅度节省时间和费用。

快速准确的执行复杂的钻孔程序

西伯麦亚超过35年关于PCB电路板钻孔的专业知识,充分的融进了CNC 84.00产品的软件和硬件开发之中。在工业实践中,我们经过无数次测试优化而得到的算法和功能,可确保我们的产品实现最佳生产效率以及最高加工精度。

无论是针对表面检测、深度控制钻孔、图形显示、Mapping映射、龙门架或复杂道具的管理和控制,还是同步主轴的操作或更多的操作功能,CNC 84.00产品都可实现。

远大于单个组件

通过CNC 84.00产品的软件和硬件完美协作,可有效避免易错接口。西伯麦亚在产品研发阶段,将CNC 84.00产品的所有组件在非常接近于生产条件的模拟情况下,进行了充分的测试验证。

SM IIoT Connect

借助自 2021 年起成为CNC 84.00/CNC 82.00标准的 SM IIOT Connect,OPC UA 服务器可作为之前 SMDDE 协议的现代替代方案。

新的信息模型清晰地显示了所有重要的生产参数,并且还让CNC 84.00/CNC 82.00能够使用标准化的OPC UA接口实现自动化。 例如,可以加载零件程序,可以向控制器发送CNC命令,或者可以开始或停止加工。

SM IIoT Connect

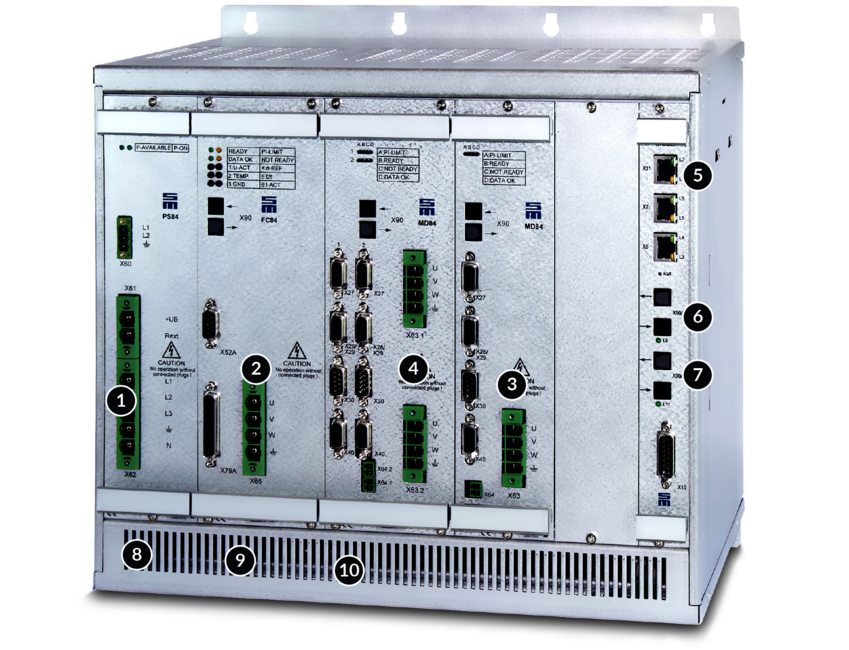

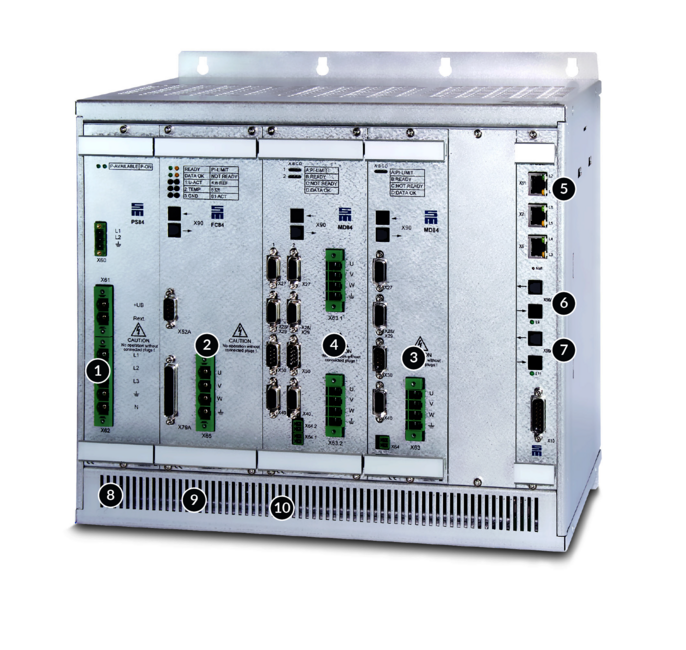

CNC 84.00的接口

  1. 电源供给
  2. 主轴转速高达500.000 /min
  3. x和y驱动器
  4. Z驱动器
  5. PC电脑
  6. 内部总线系统SERVOLINK
  7. I/O系统 84.06
  8. 中央电源PS84
  9. 变频器FC84-用于同步和异步主轴
  10. 伺服放大器MD84 Nano – 用于X和Y轴
  11. 2通道伺服放大器MD84 Nano- 用于Z轴
  12. 运动控制器MC84- 用于定位和插补路径规划

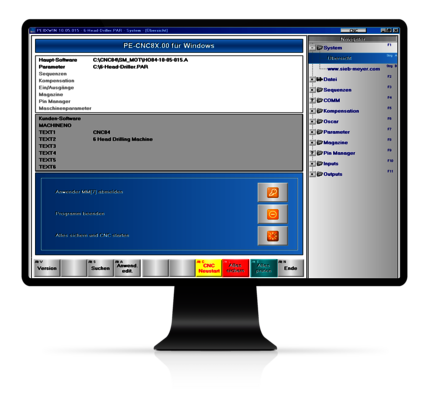

初始操作和参数化软件:参数编辑器

参数编辑器是方便和面向目标的参数化和优化机器的强大工具

参数设置定义了设备的机械功能。设备的功能和运行步骤在特殊的运行路径程序(工作顺序)中被设定。通过这种方式,CNC84.00产品可借助其中的参数设定功能,匹配上任何设备类型。

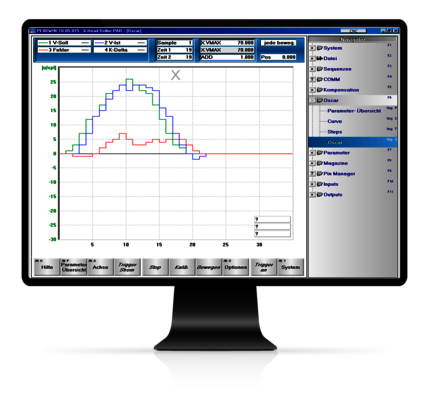

OSCAR是用于优化设备运行的辅助程序。借助图形显示,可单独设定每个轴的速度、加速度和运行特性。通过在线优化功能,设备制造商能够确定设备的最佳设定值,并可显著提高其生产效率。

CNC 84.00技术规范

MC84运动控制器

  • 通过以太网接口与PC连接
  • 数字总线通过光纤电缆连接驱动器MD84、FC84和I/O系统84.06



伺服放大器MD84 Nano带电源PS84

  • 电源输入电压3 x 230 VAC 至250 VAC
  • 单轴和双轴版本,用于旋转和线性交流伺服电机
  • 通过增量编码器,绝对编码器或线性测量系统的高效评估
  • 数字总线通过光纤电缆连接MC84
  • 额定电流IN: 8,5 Aeff 至 32 Aeff
  • 峰值电流IS: 23 Aeff至113 Aeff



变频器FC84带中央电源PS84

异步主轴:
  • 转速传感器或无传感器运行的评估
  • 额定功率: 6kVA 至 15kVA
  • 电源输入电压: 3 x 230/250 VAC, 50/60 Hz
  • 额定电流 IN: 15 Aeff 至 29 Aeff
  • 峰值电流 IS: 22 Aeff 至 44 Aeff



同步主轴:
  • 霍尔传感器评估
  • 额定功率: 2x 1,2 kVA
  • 电源输入电压: 3 x 230/250 VAC, 50/60 Hz
  • 额定电流 IN: 8 Aeff
  • 峰值电流 IS: 14 Aeff



分散式I/O系统84.06

  • +24V 直流电源
  • 最高到500个输入和500个输出
  • 输入: +24 V (高活性)
  • 输出: +24 V,350 mA
  • 数据传输CRC监控
  • 串行接口用于接入 外部PLC
  • PD-Box带有集成接口,用于刀具测量和刀具测试

适合CNC 84.00的应用

  • PCB的钻孔是由电子工业不断增长的技术和商业要求决定的。电子元器件集成度的不断提高要求提高钻井精度和工艺可靠性。
